Table d'empilage et d'inclinaison de noyau de transformateur amorphe robuste (ZPT-5T)

Présentation du produit

LeTable d'empilage de noyaux de transformateur amorphe ZPT-5Test une plate-forme d'assemblage professionnelle de grande capacité spécialement conçue pour empiler et positionner des noyaux de transformateurs en alliage amorphe et des tôles d'acier électriques de haute précision similaires.

Conçu pour les applications intensives, ce système est doté d'un mécanisme de levage hydraulique robuste et d'un mécanisme d'inclinaison à 90 degrés capable de gérer jusqu'à5 000 kg (5 tonnes). L'intégration de guides linéaires de haute précision garantit des mouvements fluides et stables, protégeant les noyaux amorphes sensibles de la distorsion ou des dommages pendant le processus de retournement.

Principales caractéristiques et avantages

• Capacité de chargement élevée :Conçu pour prendre en charge la fabrication de transformateurs à grande échelle, avec une capacité nominale de levage et d'inclinaison allant jusqu'à5 000 kg.

• Système hydraulique à double fonction :Entraîné par une puissante station hydraulique de 21 MPa, fournissant une force constante pour un réglage précis de la hauteur (course de 500 mm) et une fluiditéRotation à 90°.

• Optimisation du noyau amorphe :Conçu pour s'adapter aux configurations d'empilage de noyaux à recouvrement pour les transformateurs allant de30kVA à 2000kVA.

• Contrôleur portatif ergonomique :Équipé d'une unité de télécommande portable flexible, permettant aux opérateurs de surveiller et d'ajuster la plate-forme en toute sécurité depuis le meilleur point de vue.

• Guidage linéaire stable :Les rails de guidage linéaires robustes garantissent un parallélisme strict et aucun à-coup lors des opérations de levage et d'inclinaison.

Spécifications techniques

Note:Les spécifications répertoriées ci-dessous représentent notre configuration standard du ZPT-5T. Les dimensions et les capacités de poids de la plate-forme d'empilage peuvent être entièrement personnalisées pour répondre aux exigences opérationnelles uniques de votre installation.

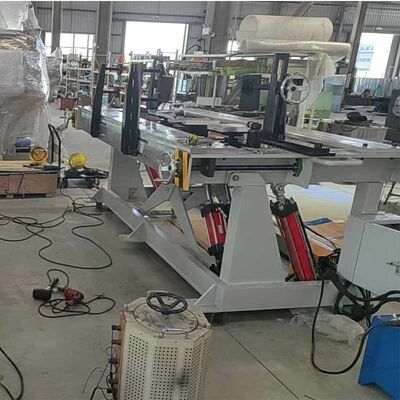

Fig 1 : Vue complète de la table d'empilage de noyaux de transformateur ZPT-5T


Fig 2 : Table d'empilage de noyaux de transformateur inclinable ZPT​-5T
