Noyau résistant de transformateur empilant la plate-forme de inclinaison motrice hydraulique de Tableau

Table d'empilage de noyau de transformateur robuste avec plateforme basculante à entraînement hydraulique

Descriptionde la table d'empilage de noyau de transformateur ZPT-5T

La table d'empilage de noyau de transformateur robuste ZPT-5T est un équipement spécial pour assembler le transformateur à noyau en alliage amorphe. La table d'empilage de noyau de transformateur peut être utilisée pour empiler le noyau de fer et incliner le noyau empilé. En plaçant une bobine sur la plateforme élévatrice de la table d'empilage de noyau de transformateur, en rendant l'axe de la bobine horizontal, en insérant chaque noyau de fer dans le trou intérieur de la bobine, en enveloppant, en montant l'isolateur et en effectuant les processus de serrage, etc., pour compléter le pliage des noyaux de fer. La hauteur de la position de travail de la table d'empilage de noyau de transformateur peut être facilement ajustée pour répondre aux différents besoins d'assemblage.

Détails rapides de la table d'empilage de noyau de transformateur ZPT-5T

• Hauteur de travail 850 mm
• Station hydraulique 1 pièce
• Guide linéaire
• Capacité maximale 5000 kg
• Puissance du moteur 2,2 kW
• Pression hydraulique 21 MPa

Principaux paramètresde la table d'empilage de noyau de transformateur ZPT-5T

Les spécifications standard typiques de la table d'empilage de noyau de transformateur ZPT-5T sont indiquées ci-dessous, cependant, la table d'empilage peut également être fabriquée sur demande.

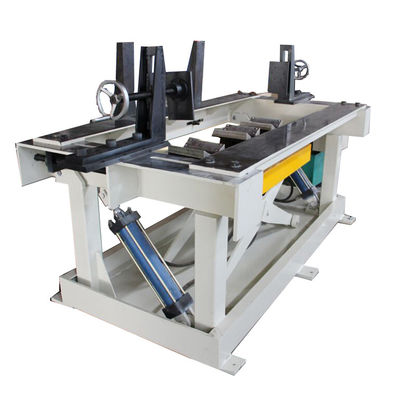

Fig 1 : Vue d'ensemble de la table d'empilage de noyau de transformateur ZPT-5T

Fig 2 : Basculement de la table d'empilage de noyau de transformateur ZPT-5T
