Transformateur à sec de soudage à pression froide à l'aide d'un enrouleur de papier de cuivreFoilMachines à enroulement
Une brève introduction à la machine de remontage de feuille de transformateur BRJ200
La machine de remontage de feuilles de transformateur BRJ200 est un équipement spécial pour remontage de bobines de feuilles de petite taille d'une hauteur maximale de 200 mm.La bobine de feuille finie peut être utilisée dans les transformateurs et autres produits similairesLa machine de laminage de feuille de transformateur est équipée d'une unité de soudage par pressage à froid, qui peut souder différents matériaux (cuivre ou aluminium) ensemble.Différents moules de pressage sont fournis pour le soudage de différentes épaisseurs de feuilles et de barres de bus. Les servomoteurs sont utilisés pour garantir la précision. L'écran tactile permet de saisir tous les paramètres nécessaires pour faire fonctionner la machine automatiquement.haute automatisation, haute précision, etc.
Principaux composantsd'une longueur de 50 mm ou plus, mais n'excédant pas 50 mm:
1Cadre de fer principal
2- Deux décoils à feuille.
3- Des rouleaux de pressage
4. Servo-moteur
5- Deux décoils isolants.
6Système de rectification
7. Unité de soudage automatique par pressage à froid
8Unité pneumatique
9. Système de commande électrique
10- La pédale de pied.
Paramètres techniquesd'une longueur de 50 mm ou plus, mais n'excédant pas 50 mm
Les spécifications standard typiques du BRJ200 sont indiquées ci-dessous et la machine à enroulement de feuille de transformateur peut également être fabriquée comme demandé.
| Largeur maximale du film: | 200 mm |
| Dépouillez la bobine finie. : | Ø600 mm |
| Forme de bobine finie: | Ronde, ovale et rectangulaire |
| Matériau du film conducteur: | D'autres métaux |
| Épaisseur de la feuille: | 0.2 ~ 2,0 mm |
| Al Épaisseur du film: | 0.3 ~ 3,0 mm |
| Identifiant du matériau de la feuille: | Ø500 mm |
| Matériau de feuille OD.: | ≤ Ø1000 mm |
| Quantité de décoiler en feuille: | 1 pour cent |
| Dimension d'élargissement du décoiler: | 420 ̊520 mm |
| Poids maximal de la bobine: | 1 000 kg |
| Mode de rectification: | Détection photoélectrique |
| Nettoyage: | pneumatique |
| Déborder: | pneumatique |
| Quantité de décoiler isolant: | 2 pour cent |
| Coil de papier isolant OD.: | ≤ Ø400 mm |
| Identifiant de la bobine de papier isolant: | Ø76 mm |
| Région d'expansion du décoiler d'isolation: | Ø73 ̊78 mm |
| Vitesse de remontage: | 0 ̊35 RPM |
| Puissance du moteur principal: | 4 kW |
| Précipitation de soudage: | 200 CN |
| Appareil de soudage à froid: | 1 série |
| Dispositif de positionnement de la barre de bus: | 1 jeu |
| Dispositif de broyage électrique: | 1 série |
| Pour le soudage à froid: | 6 pièces |
| Système de contrôle: | PLC |
| Interface de fonctionnement: | Écran tactile |
| Plage de comptage: | 0 à 9999.9 |

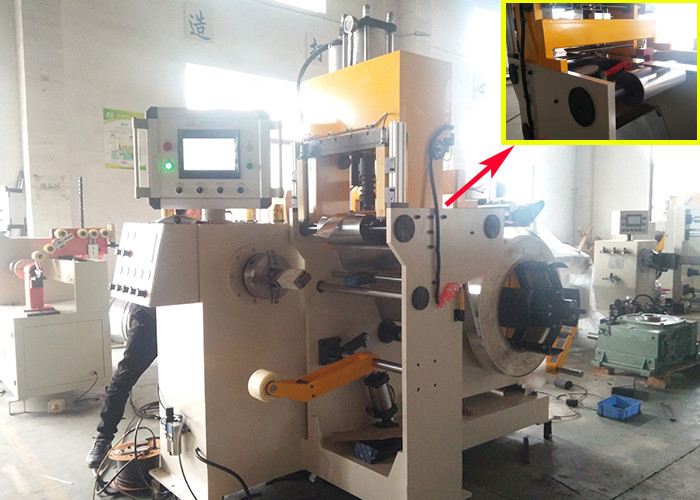

Figure 1: Vue complète de la machine de laminage de feuille de transformateur BRJ200
Figure 1: Vue latérale de la transformatrice BRJ200
