rédescriptionde bobineuse de transformateur BRJ1000-2

La bobineuse de feuille de transformateur BRJ1000-2 est un équipement spécial pour enrouler une bande de film de cuivre ou une bande de film d'aluminium, qui peut être utilisée pour fabriquer une bobine de transformateur sec et d'autres produits similaires.Ce type d'enrouleur de film de transformateur peut être utilisé pour enrouler la bande de film avec une largeur maximale de 1000 mm, l'épaisseur de la bande de film de cuivre est de 0,2 à 2,0 mm et l'épaisseur de la bande de film d'aluminium est de 0,3 à 3,0 mm.La puissance d'enroulement principale du type d'enrouleuse de feuille de transformateur est de 15KW, ce qui peut fournir un couple suffisant pour enrouler la feuille et le papier isolant ensemble.Avec l'unité de soudage TIG, l'enrouleur de feuille de transformateur peut souder la feuille et la barre omnibus ensemble.

Détails rapides de la bobineuse de feuille de transformateur BRJ1000-2

1) Deux dérouleurs de film

2) Deux dérouleurs d'isolation

3) Margeur de bandes de fin de remplissage

4) Système de nettoyage

5) Système d'ébavurage de feuille

6) Système de feuille de coupe

7) Système d'alignement des bords

8) Unité de soudage TIG

Paramètres techniquesde bobineuse de transformateur BRJ1000-2

Les spécifications standard typiques de la machine d'enroulement de feuille de transformateur BRJ1000-2 sont présentées ci-dessous, mais elles peuvent être facilement modifiées à la demande.

• Largeur maximale du film 1000 mm
• Feuille de cuivre de type feuille ou feuille d'aluminium
• Diamètre intérieur du rouleau d'aluminium 500 mm (facultatif)
• Diamètre extérieur du rouleau d'aluminium 1000 mm (facultatif)
• Dévidoir feuille numéro 2 pcs
• Dérouleur de foil longueur 1050mm
• Dérouleur de foil élargissant la gamme 420 - 520mm
• Taille de l'arbre d'enroulement 80x80x1250mm
• Cutter à rouler en mode de coupe
• Numéro de dérouleur d'isolation 2 pièces
• Diamètre extérieur maximal du papier isolant 400 mm
• Diamètre intérieur du papier isolant 76 mm
• Dérouleur d'isolant longueur 1050mm
• Détection photoélectrique d'alignement des bords
• API du système de contrôle
• Écran tactile IHM
• Moteur d'enroulement 15kw
• Vitesse d'enroulement maximale 18 tr/min

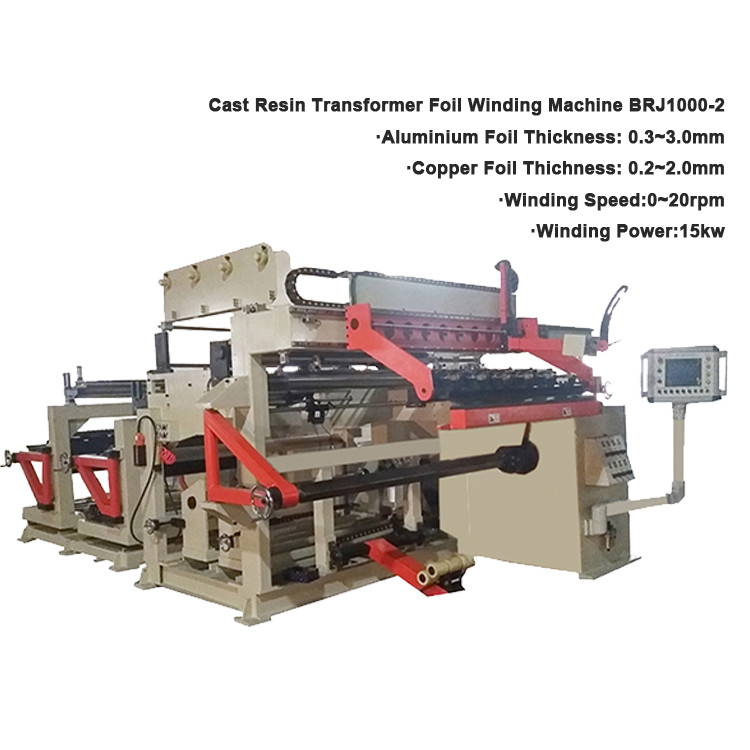

Fig 1: Vue de face de la bobineuse de feuille de transformateur BRJ1000-2

Fig 2: Vue arrière de la bobineuse de feuille de transformateur BRJ1000-2
