Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom: | éolienne d'aluminium de transformateur | Utilisation: | feuille de film enroulé |
|---|---|---|---|
| Énergie éolienne: | 22 kW | Vitesse d'enroulement: | 0 | 18 t/mn |
| Épaisseur d'aluminium de Cu: | 0,2 | 2.0mm | Épaisseur de feuille d'aluminium: | 0,3 | 3.0mm |
| Unité de ébavurage: | 2 séries | Garantie: | 12 mois |
| Mettre en évidence: | éolienne d'aluminium de transformateur,Machine à enroulement de feuille à basse tension,Éolienne moulée d'aluminium de résine |
||
Le revêtement de film de feuille à basse tensionMachine de laminage de feuille de transformateur en résine coulée
Définitiond'une hauteur n'excédant pas 10 mm
La machine de bobinage de feuille de transformateur BRJ1400-2 est un équipement professionnel de bobinage de film de feuille de transformateur.Ce type de bobines à enroulement peut être utilisé dans les transformateurs en résine coulée ou autres produits similaires. La machine à enrouler le papier est équipée de deux découlants de papier et de deux découlants d'isolation,qui fait tourner la machine de laminage de transformateur en une ou deux couches de conducteur de feuille et tourner une ou deux couches de papier isolant à la fois. Avec l'unité de soudage TIG, la machine de soudage de la feuille de transformateur peut souder la feuille et la barre de bus ensemble. Avec le système de contrôle PLC et HMI, la machine de soudage de la feuille de transformateur peut être utilisée facilement.
Principalecles opposantsd'une hauteur n'excédant pas 10 mm
1- Le cadre principal.
2. Unité de remontage
3. Décoiler de feuille
4Décoiler d'isolation
5. Remplisseur de bande à bout
6Système de nettoyage
7. Système de coupe
8Système de débarbage du papier
9Système d' alignement des bords
10Unité de soudage automatique
11Système de commande électronique
12Système pneumatique
Le secteur privéples paramètresd'une hauteur n'excédant pas 10 mm
Les spécifications standard typiques de la machine de remontage de feuille de transformateur BRJ1400-2 sont présentées ci-dessous, cependant, la machine de remontage de feuille de transformateur peut également être fabriquée sur demande.
| Largeur maximale du film: | 1,400 mm |
| Finie la surdose de bobine. | 1,000 mm |
| Forme de bobine finie: | ovale, ronde et rectangulaire, etc. |
| Matériau du film conducteur: | d'une épaisseur n'excédant |
| OD maximale du matériau conducteur: | Φ1 000 mm |
| Identifiant du matériau du conducteur: | Φ500 mm |
| Numéro de décoiler: | 2 pièces |
| Dimension d'élargissement du décoiler: | Φ480 ~ 520 mm |
| Poids maximal de la bobine: | 2500 kilos |
| Taille du mandrin de remontage: | 80 × 80 × 1750 mm |
| Mode de soudage: | TIG |
| Mode de coupe: | Cisailleuse à disque électrique |
| Numéro de décoiler isolant: | 2 pièces |
| Dose maximale de matériau isolant: | Φ400 mm |
| Identifiant du matériau isolant: | Φ76 mm |
| Réglage de la résistance à l'usure | 8 pièces |
| Système d'alignement des bords: | Détection photoélectrique |
| Système de contrôle: | PLC |
| Plage de comptage: | 0 à 9999.9 |
| Poids total: | 8 000 kilos |
| Dimension ((LxWxH) | Pour les appareils à commande numérique |

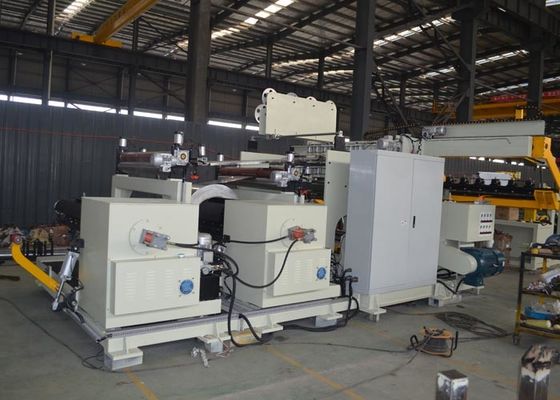

Figure 1: Vue frontale de la machine de laminage de feuille de transformateur BRJ1400-2
Figure 2: Vue arrière de la machine de laminage de feuille de transformateur BRJ1400-2
