Machine à enrouler les feuilles HV à transformateur automatique

1 série
MOQ
Négociable
Prix
Machine à enrouler les feuilles HV à transformateur automatique
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Nom du produit: machine à enrouler des feuilles de transformateur HV
Utilisation: bobine de enroulement d'aluminium
Épaisseur d'aluminium de Cu: 0.15 ~ 2,0 mm
Épaisseur de feuille d'aluminium: 0,2 | 3.0mm
Vitesse d'enroulement: 0 | 200rpm
Le pouvoir: 18.5 kW
Couleur: Optionnel
Garantie: 12 mois
Mettre en évidence:

Machine de laminage de feuille HV

,

Machines à enrouler des feuilles à transformateur automatique

,

Machine à enroulement de feuille de transformateur HV
Informations de base
Lieu d'origine: Chine
Nom de marque: STT
Certification: CE
Numéro de modèle: GY-BRJ
Conditions de paiement et expédition
Détails d'emballage: Emballage apte à la navigation
Délai de livraison: 45 jours
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 100 ensembles par an
Description de produit

Machine à enrouler les feuilles HV à transformateur automatique





Introduction de la machine de laminage de feuille HV GY-BRJ



La machine automatique de laminage de feuille HV GY-BRJ est dédiée à l'enroulement de bobines de feuille de transformateur haute tension (bobines haute tension de type sec).Cette machine peut corriger la déviation automatiquementSelon les paramètres prédéfinis, cette machine peut réaliser un mouvement axial précis avec la fonction de positionnement infrarouge.



Principales composantes deMachine de laminage de feuille HV GY-BRJ



  • Moteur de remontage principal
  • PLC
  • Écran tactile
  • VFD
  • Appareil électrique LV
  • Système pneumatique
  • Relèche de guidage
  • Le soudeur ARC



Paramètres techniques duMachine de laminage de feuille HV GY-BRJ



Les spécifications standard typiques du GY-BRJ sont indiquées ci-dessous et peuvent être facilement modifiées sur demande.



Largeur du film: 20 ~ 200 mm
Matériau du film conducteur: d'une épaisseur n'excédant
Al Épaisseur du film: 0.2 ~ 30,0 mm
Épaisseur de la feuille: 0.15 ~ 2,0 mm
Pour les véhicules à moteur à combustion interne: Les mesures de sécurité doivent être appliquées en tenant compte de l'état de l'appareil.
La coil d'alimentation extérieure (max.): Φ1000 mm
Poids maximal de la bobine: 450 kg ou plus
Épaisseur d'isolation: 00,02 ~ 0,15 mm
Identifiant de la bobine d'approvisionnement en isolation: Φ76 mm
Définition maximale de l'isolation de la bobine d'alimentation Φ400 mm
Longueur maximale d'enroulement ((avec barre de plomb): Pour les véhicules à moteur électrique
Diamètre intérieur de la bobine: Ø300 mm
Diamètre extérieur maximal de la bobine: Ø1100 mm
Poids maximal de l'enroulement: 1 500 kg
Mode de soudage: TIG,350A
Le couple du mandrin: 1800 N.m.
Tension sur le conducteur: 50 ~ 3000 N
Numéro de décoiler: 1 série
Numéro de décoiler isolant: 2 séries
Vitesse de remontage: Pour les véhicules à moteur à combustion
Puissance du moteur: 18.5 kW
Unité de débroussaillage des bords de feuille: 1 série
Unité de nettoyage: 1 série



Machine à enrouler les feuilles HV à transformateur automatique 0

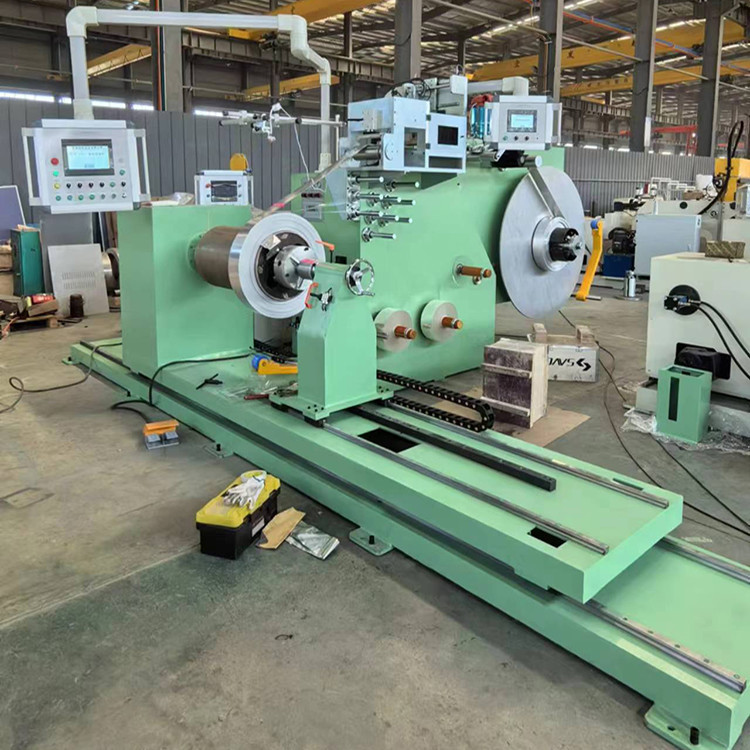

Figure 1: Vue frontale de la machine à enroulement de feuille HV transformatrice GY-BRJ


Machine à enrouler les feuilles HV à transformateur automatique 1
Figure 2: Vue arrière de la machine de laminage de feuille HV transformateur GY-BRJ

Machine à enrouler les feuilles HV à transformateur automatique 2Machine à enrouler les feuilles HV à transformateur automatique 3Machine à enrouler les feuilles HV à transformateur automatique 4Machine à enrouler les feuilles HV à transformateur automatique 5Machine à enrouler les feuilles HV à transformateur automatique 6Machine à enrouler les feuilles HV à transformateur automatique 7Machine à enrouler les feuilles HV à transformateur automatique 8Machine à enrouler les feuilles HV à transformateur automatique 9Machine à enrouler les feuilles HV à transformateur automatique 10
