Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | éolienne d'aluminium de transformateur | Fonction: | bobine de enroulement de transformateur |
|---|---|---|---|
| Puissance du moteur: | 22 kW | Vitesse d'enroulement: | 0 | 18 t/mn |
| Épaisseur d'aluminium de Cu: | 0,2 | 2.0mm | Épaisseur de feuille d'aluminium: | 0,3 | 3.0mm |
| Unité de ébavurage: | 2 séries | Garantie: | 12 mois |
| Mettre en évidence: | Machine de laminage de feuille de transformateur à enroulement,TIG transformateur de soudage à enroulement de feuille,Éolienne moulée d'aluminium de transformateur de résine |
||
Soudage TIG par enroulement à basse tensionMachine de laminage de feuille de transformateur en résine coulée
Définitiond'une hauteur n'excédant pas 10 mmLe BRJ1400-2
La machine de remontage de feuille de transformateur BRJ1400-2 est une remontage professionnelle.Ce type de bobines peuvent être utilisées pour fabriquer des transformateurs ou autres produits similaires. Avec deux découlants de feuille et deux découlants d'isolation, la machine d'enroulement de feuille de transformateur peut manipuler une ou deux couches de conducteur de feuille et manipuler une ou deux couches de papier isolant.La machine de laminage de feuille de transformateur peut souder la feuille et la barre de bus ensemble avec le processus de soudage TIG. Avec HMI, il est très facile d'utiliser ce type de machine de laminage de feuille de transformateur.
Principalecles opposantsd'une hauteur n'excédant pas 10 mmLe BRJ1400-2
1- Le cadre principal.
2. Unité de remontage
3. Décoiler de feuille
4Décoiler d'isolation
5. Remplisseur de bande à bout
6Système de nettoyage
7. Système de coupe
8Système de débarbage du papier
9Système d' alignement des bords
10Unité de soudage automatique
11Système de commande électronique
12Système pneumatique
Le secteur privéples paramètresd'une hauteur n'excédant pas 10 mmLe BRJ1400-2
Les spécifications standard typiques de la machine de remontage de feuille de transformateur BRJ1400-2 sont présentées ci-dessous, cependant, la machine de remontage de feuille de transformateur peut également être fabriquée sur demande.
| Largeur maximale du film: | 1,400 mm |
| Finie la surdose de bobine. | 1,000 mm |
| Forme de bobine finie: | ovale, ronde et rectangulaire, etc. |
| Matériau du film conducteur: | d'une épaisseur n'excédant |
| OD maximale du matériau conducteur: | Φ1 000 mm |
| Identifiant du matériau du conducteur: | Φ500 mm |
| Numéro de décoiler: | 2 pièces |
| Dimension d'élargissement du décoiler: | Φ460 ~ 520 mm |
| Poids maximal de la bobine: | 2500 kilos |
| Taille du mandrin de remontage: | 80 × 80 × 1750 mm |
| Mode de soudage: | TIG |
| Mode de coupe: | Cisailleuse à disque électrique |
| Numéro de décoiler isolant: | 2 pièces |
| Dose maximale de matériau isolant: | Φ400 mm |
| Identifiant du matériau isolant: | Φ76 mm |
| Réglage de la résistance à l'usure | 8 pièces |
| Système d'alignement des bords: | Détection photoélectrique |
| Système de contrôle: | PLC |
| Interface utilisateur: | Écran tactile de 10 pouces (254 mm) |
| Plage de comptage: | 0 à 9999.9 |
| Poids total: | 8 000 kilos |
| Dimension ((LxWxH) | Pour les appareils à commande numérique |

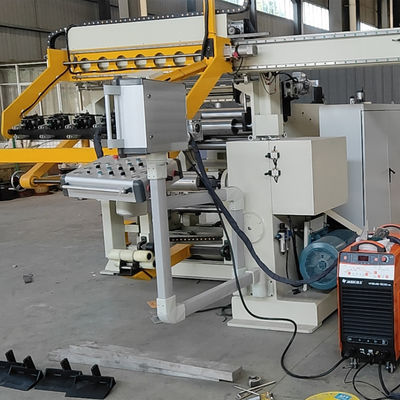

Figure 1: Vue frontale de la machine de laminage de feuille de transformateur BRJ1400-2
Figure 2: Vue arrière de la machine de laminage de feuille de transformateur BRJ1400-2
