Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom: | éolienne d'aluminium de transformateur | Utilisation: | bobine de enroulement de transformateur |
|---|---|---|---|
| Énergie éolienne: | 22 kW | Vitesse de rotation: | 0 | 18 t/mn |
| Épaisseur de film de Cu: | 0,2 | 2.0mm | Épaisseur de film d'Al: | 0,3 | 3.0mm |
| Unité de ébavurage: | 2 séries | Garantie: | 12 mois |
| Mettre en évidence: | Machine de remontage de bobines de transformateur en résine coulée,Remplisseur de feuille de transformateur automatique,Transformateur électronique à enroulement de feuille de cuivre |
||
Machine de laminage de feuille de transformateur en résine couléeVentilateur de feuille de cuivre
Définitiond'une hauteur n'excédant pas 10 mmLe BRJ1400-2
La machine de remontage de feuille de transformateur BRJ1400-2 est un dispositif professionnel pour enrouler avec précision et efficacité des bobines de transformateur avec des conducteurs de feuille.La machine à enrouler les feuilles de transformateur peut être utilisée pour enrouler les feuilles de cuivre et d'aluminium. Avec deux décoillages et deux décoillages d'isolation, la machine de remontage de feuille de transformateur peut enrouler une ou deux couches de conducteurs de feuille et enrouler une ou deux couches de papier isolant.La machine de laminage de feuille de transformateur est équipée d'une unité de soudage TIGAvec un système de commande PLC et une interface HMI, la machine de remontage de feuille de transformateur présente un démarrage lent, un fonctionnement en douceur et un fonctionnement facile.
Le principalcles opposantsd'une hauteur n'excédant pas 10 mmLe BRJ1400-2
1- Le cadre principal.
2. Unité de remontage
3. Décoiler de feuille
4Décoiler d'isolation
5. Remplisseur de bande à bout
6Système de nettoyage
7. Système de coupe
8Système de débarbage du papier
9Système d' alignement des bords
10Unité de soudage automatique
11Système de commande électronique
12Système pneumatique
Le secteur privéples paramètresd'une hauteur n'excédant pas 10 mmLe BRJ1400-2
Les spécifications standard typiques de la machine de remontage de feuille de transformateur BRJ1400-2 sont indiquées ci-dessous, cependant, la machine de remontage de feuille de transformateur peut également être fabriquée sur demande.
| Largeur maximale du film: | 1,400 mm |
| Finie la surdose de bobine. | 1,000 mm |
| Forme de bobine finie: | ovale, ronde et rectangulaire, etc. |
| Matériau du film conducteur: | d'une épaisseur n'excédant |
| OD maximale du matériau conducteur: | Φ1 000 mm |
| Identifiant du matériau du conducteur: | Φ500 mm |
| Numéro de décoiler: | 2 pièces |
| Dimension d'élargissement du décoiler: | Φ460 ~ 520 mm |
| Poids maximal de la bobine: | 2500 kilos |
| Taille du mandrin de remontage: | 80 × 80 × 1750 mm |
| Mode de soudage: | TIG |
| Mode de coupe: | Cisailleuse à disque électrique |
| Numéro de décoiler isolant: | 2 pièces |
| Dose maximale de matériau isolant: | Φ400 mm |
| Identifiant du matériau isolant: | Φ76 mm |
| Réglage de la résistance à l'usure | 8 pièces |
| Système d'alignement des bords: | Détection photoélectrique |
| Système de contrôle: | PLC |
| Interface utilisateur: | Écran tactile de 10 pouces (254 mm) |
| Plage de comptage: | 0 à 9999.9 |
| Poids total: | 8 000 kilos |
| Dimension ((LxWxH) | Pour les appareils à commande numérique |

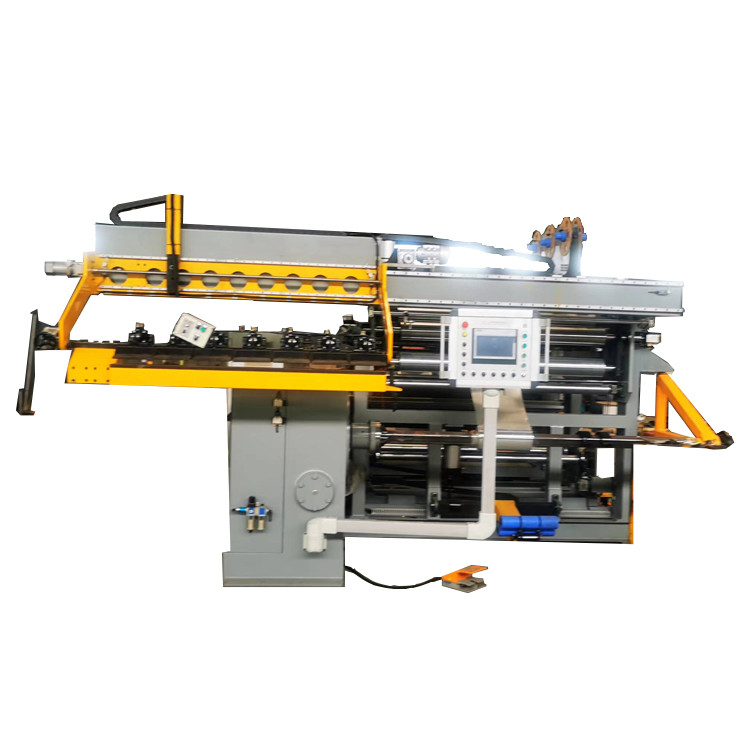

Figure 1: Vue frontale de la transformatrice BRJ1400-2
Figure 2: Vue arrière de la machine de laminage de feuille de transformateur BRJ1400-2
