Machine de laminage de feuille à transformateur à basse tension Machine automatique de laminage de feuille

Machine automatique de laminage de tôle à basse tension à transformateur


Description de la machine à enroulement de feuille de transformateur BRJ1000-2

La machine de remontage de feuille de transformateur BRJ1000-2 est une machine spéciale de remontage de feuille de transformateur à conducteur spécialement conçue pour remontage de bobines de transformateur de type sec ou de produits similaires.d'une épaisseur maximale de 1,000 mm, la machine de laminage de feuille de transformateur est capable de laminer une ou deux couches de feuille de cuivre d'une épaisseur comprise entre 0,2 mm et 2 mm et de feuille d'aluminium d'une épaisseur comprise entre 0.3 mm à 3 mmPropulsée par un moteur de 15 kW, la machine de remontage de feuille de transformateur peut fournir un couple suffisant pour remonter efficacement le papier d'isolation et le papier d'isolation en même temps.La machine de laminage de feuille de transformateur est équipée d'une machine de laminage TIG et d'un refroidisseur d'eau pour souder la feuille et la barre de bus ensembleEn outre, l'opérateur peut profiter de son expérience conviviale grâce au contrôle de l'écran tactile, ce qui garantit le fonctionnement facile de la machine.


Détails rapides de la machine de laminage de feuille de transformateur BRJ1000-2

1) Deux décoillages pour le placement du matériau
2) Deux décoils d'isolation
3) Alimentateur à bande de remplissage de bout en bout
4) Système de nettoyage
5) Système de débarbouillage des feuilles
6) Système de coupe de feuille
7) Système d'alignement des bords
8) Unité de soudage automatique


Paramètres techniques de la machine à enroulement de feuille de transformateur BRJ1000-2

Les spécifications standard typiques de la machine de laminage BRJ1000-2 sont indiquées ci-dessous, mais la machine de laminage peut également être fabriquée sur demande.

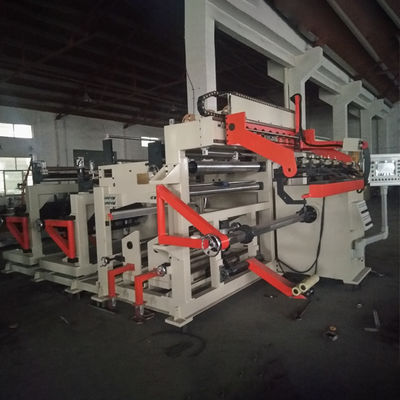

Figure 1: Vue frontale de la machine de laminage de feuille de transformateur BRJ1000-2


Figure 2: Vue arrière de la machine de laminage de feuille de transformateur BRJ1000-2
