Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | éolienne d'aluminium de transformateur | fonction: | bobine de enroulement de transformateur |
|---|---|---|---|
| Puissance: | 22kw | Vitesse tournante: | 0 | 18 t/mn |
| Épaisseur de film de Cu: | 0,2 | 2.0mm | Épaisseur de film d'Al: | 0,3 | 3.0mm |
| Unité de ébavurage: | 2 ensembles | Garantie: | 12 mois |
| Mettre en évidence: | bobinier d'aluminium du transformateur 18rpm,Machine de TIG Welded Transformer Foil Winding,Éolienne précise de transformateur de bobine |
||
Éolienne d'aluminium de TIG Welded Cast Resin Transformer pour l'enroulement de bobine précis
Description de l'éolienne d'aluminium de transformateur BRJ1400-2
L'éolienne d'aluminium de transformateur BRJ1400-2 est un dispositif de pointe utilisé pour les bobines avec précision et efficacement de enroulement de transformateur utilisant des conducteurs d'aluminium. L'éolienne d'aluminium de transformateur incorpore la technologie de pointe et l'automation pour simplifier et augmenter le processus de enroulement et assure les bobines uniformes et étroitement de blessure, ayant pour résultat la représentation améliorée de transformateur. Avec deux decoilers d'aluminium et deux decoilers d'isolation, l'éolienne d'aluminium de transformateur peut manipuler un ou deux couches de conducteur d'aluminium et manipuler un ou deux couches de papier d'isolation. L'éolienne d'aluminium de transformateur peut souder l'aluminium et la barre omnibus ainsi que le procédé de soudure de CHAT. L'éolienne d'aluminium de transformateur montre démarrer lent, bon fonctionnement et opération facile.
Composantes principales de l'éolienne d'aluminium de transformateur BRJ1400-2
1. Cadre principal
2. Unité de enroulement
3. Decoiler d'aluminium
4. Decoiler d'isolation
5. conducteur Fin-remplissant de bande
6. Système de nettoyage
7. Coupure du système
8. Système de ébavurage d'aluminium
9. Système d'alignement de bord
10. Unité de soudure automatique
11. Système de contrôle électronique
12. Système pneumatique
Paramètres techniques de l'éolienne d'aluminium de transformateur BRJ1400-2
Des caractéristiques standard typiques de l'éolienne d'aluminium de transformateur BRJ1400-2 sont montrées ci-dessous, cependant, l'éolienne d'aluminium de transformateur peut également être fabriquée comme en a été faite la demande.
| Largeur maximum d'aluminium : | 1,400mm |
| Max. Finished Coil OD. : | 1,000mm |
| Forme de finition de bobine : | ovale, rond et rectangulaire, etc. |
| Conducteur Foil Material : | Cuivre ou aluminium |
| Conducteur maximum Material OD. : | Φ1,000mm |
| Identification de Material de conducteur : | Φ500mm |
| Nombre de Decoiler d'aluminium : | 2 PCs |
| Chaîne en expansion de Decoiler d'aluminium : | Φ460 | 520mm |
| Max. Coil Weight : | 2,500KG |
| Taille de enroulement de mandrin : | 80×80×1750 millimètre |
| Mode de soudure : | CHAT |
| Coupure du mode : | Cisaillement électrique de disque |
| Nombre de Decoiler d'isolation : | 2 PCs |
| Isolation maximale OD matériel. : | Φ400mm |
| Identification matérielle d'isolation : | Φ76mm |
| conducteur Fin-remplissant de bande : | 8 PCs |
| Système d'alignement de bord : | Détection photoélectrique |
| Système de contrôle : | PLC |
| Interface utilisateurs : | écran tactile 10inch (254mm) |
| Compte de la gamme : | 0 - 9999,9 |
| Poids total : | 8000Kg |
| Dimension (LxWxH) | 5800x2850x2500mm |

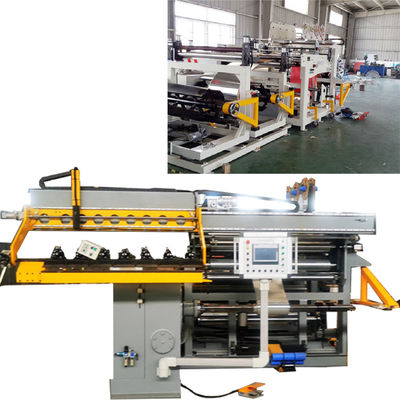

Figue 1 : Vue de face de l'éolienne d'aluminium de transformateur BRJ1400-2
Figue 2 : Vue de dos de l'éolienne d'aluminium de transformateur BRJ1400-2
