Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom: | éolienne d'aluminium de transformateur | Fonction: | bobine de enroulement d'aluminium |
|---|---|---|---|
| Épaisseur d'aluminium de Cu: | 0,2 | 2.0mm | Épaisseur de feuille d'aluminium: | 0,3 | 3.0mm |
| Largeur maximale d'aluminium: | 800mm | Couleur: | comme en a été faite la demande |
| Énergie éolienne: | 15kw | Vitesse d'enroulement: | 20rpm |
| Mettre en évidence: | Éolienne d'aluminium de transformateur avec le coupeur,éolienne automatique d'aluminium de contrôle de PLC,enrouleur d'aluminium de transformateur de 800mm |
||
Éolienne automatique d'aluminium de transformateur de basse tension de contrôle de PLC avec le coupeur
Ddescriptionde tbobineuse de feuille de transformateurBRJ800-2
La bobineuse de feuille de transformateur BRJ800-2 est un équipement spécial, qui peut être utilisé pour enrouler une feuille d'aluminium conductrice ou une feuille de cuivre conductrice pour fabriquer une bobine de transformateur de type sec.Ce modèle d'équipement d'enroulement de feuille est équipé de deux dérouleurs de feuille et de deux dérouleurs de papier isolant, ce qui permet à l'enrouleur de feuille d'enrouler une ou deux couches de papier d'aluminium et une ou deux couches de papier isolant.De plus, la bobineuse de feuille de transformateur est équipée de capteurs photoélectriques pour rendre le bord de la feuille net lorsque la feuille est enroulée.Avec l'écran tactile et l'IHM, l'enrouleur de feuille de transformateur est très facile à utiliser.
Détails rapides de la bobineuse de feuille de transformateurBRJ800-2
1) Deux dérouleurs de film
2) Deux dérouleurs de papier isolant
4) Chargeurs de bandes de fin de remplissage
5) Système de nettoyage
6) Système d'ébavurage
7) Système d'alignement des bords
8) Unité de soudage automatique
Techniquepparamètresde bobineuse de feuille de transformateurBRJ800-2
Les spécifications standard typiques de la machine d'enroulement de feuille de transformateur BRJ800-2 sont indiquées ci-dessous, mais la machine peut également être fabriquée sur demande.
| Largeur de feuille : | 200 ~ 800 mm |
| Forme de bobine finie : | ovale, cercle et rectangle |
| Matériel d'approvisionnement OD. : | 1 000 mm |
| ID de matériel d'approvisionnement : | 500mm |
| Numéro de dérouleur d'aluminium : | 2 pièces |
| Longueur du dérouleur d'aluminium : | 850mm |
| Gamme d'expansion du dérouleur de feuille : | 420 ~ 520 mm |
| Taille de l'arbre d'enroulement : | 80×80×1150 millimètres |
| Coupeur: | Cisaille à disque électrique |
| Numéro de dérouleur d'isolation : | 2 pièces |
| Max.Matériau d'isolation OD. : | 400mm |
| ID de matériau d'isolation : | 75mm |
| Max.Largeur du matériau d'isolation : | 850mm |
| Système d'alignement des bords : | Détection photoélectrique |
| Système de contrôle: | API |
| Interface utilisateur: | Écran tactile de 10 pouces (254 mm) |
| Gamme de tours de comptage : | 0 ~ 9999.9 |
| Puissance de bobinage : | 15kw |
| Vitesse d'enroulement : | 0 ~ 20 tr/min |

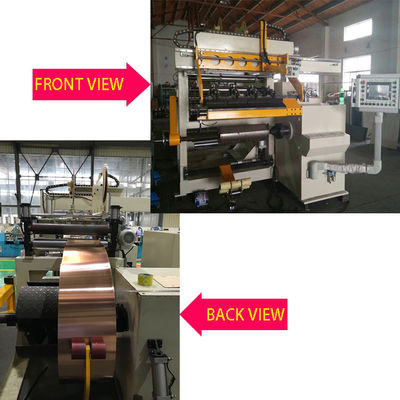

Fig 1: Vue de face de la bobineuse de feuille de transformateur BRJ800-2
Fig 2: Vue arrière de la bobineuse de feuille de transformateur BRJ800-2
