Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom: | éolienne d'aluminium de transformateur | Utilisation: | bobine de enroulement |
|---|---|---|---|
| Puissance: | 22kw | Vitesse d'enroulement: | 0 | 18 t/mn |
| Épaisseur d'aluminium de Cu: | 0,2 | 2.0mm | Épaisseur de feuille d'aluminium: | 0,3 | 3.0mm |
| Unité de ébavurage: | 2 ensembles | Unité de nettoyage: | 2 ensembles |
| Mettre en évidence: | Transformateur de contrôle de PLC faisant l'équipement,Bobinier sec d'aluminium de transformateur,Bobinier d'aluminium de contrôle de PLC |
||
Le transformateur faisant le PLC d'équipement commandent l'éolienne sèche d'aluminium de transformateur
Description de l'éolienne d'aluminium de transformateur BRJ1400-2
L'éolienne d'aluminium de transformateur BRJ1400-2 est principalement utilisée pour enrouler les bobines sèches de transformateur de basse tension et d'autres produits semblables. L'éolienne d'aluminium de transformateur peut être utilisée pour enrouler l'aluminium de cuivre et le papier d'aluminium avec la largeur de 200mm à 1400mm. L'éolienne d'aluminium de transformateur peut enrouler un ou deux couches d'aluminium et un ou deux couches de matériel d'isolation, telles que le papier ou le matériel semblable. L'éolienne d'aluminium de transformateur peut souder l'aluminium avec la barre omnibus ensemble automatiquement. Avec les capteurs photoélectriques, l'éolienne d'aluminium de transformateur peut faire l'alignement enroulé de bord de bobine en s'enroulant. Le système de contrôle étant basé sur le PLC et un écran tactile, l'éolienne d'aluminium de transformateur peut être actionnée facilement.
Composantes principales de l'éolienne d'aluminium de transformateur BRJ1400-2
1. Cadre principal
2. Unité de enroulement
3. Decoiler d'aluminium
4. Decoiler d'isolation
5. conducteur Fin-remplissant de bande
6. Système de nettoyage
7. Coupure du système
8. Système de ébavurage d'aluminium
9. Système d'alignement de bord
10. Unité de soudure automatique
11. Système de contrôle électronique
12. Système pneumatique
Paramètres techniques de l'éolienne d'aluminium de transformateur BRJ1400-2
Des caractéristiques standard typiques de l'éolienne d'aluminium de transformateur BRJ1400-2 sont montrées ci-dessous, cependant, l'éolienne d'aluminium de transformateur peut également être fabriquée comme en a été faite la demande.
| Largeur maximum d'aluminium : | 1,400mm |
| Max. Finished Coil OD. : | 1,000mm |
| Forme de finition de bobine : | ovale, rond et rectangulaire, etc. |
| Conducteur Foil Material : | Cuivre ou aluminium |
| Conducteur maximum Material OD. : | Φ1,000mm |
| Identification de Material de conducteur : | Φ500mm |
| Nombre de Decoiler d'aluminium : | 2 PCs |
| Chaîne en expansion de Decoiler d'aluminium : | Φ460 | 520mm |
| Max. Coil Weight : | 2,500KG |
| Taille de enroulement de mandrin : | 80×80×1750 millimètre |
| Mode de soudure : | CHAT |
| Coupure du mode : | Cisaillement électrique de disque |
| Nombre de Decoiler d'isolation : | 2 PCs |
| Isolation maximale OD matériel. : | Φ400mm |
| Identification matérielle d'isolation : | Φ76mm |
| conducteur Fin-remplissant de bande : | 8 PCs |
| Système d'alignement de bord : | Détection photoélectrique |
| Système de contrôle : | PLC |
| Interface utilisateurs : | écran tactile 10inch (254mm) |
| Compte de la gamme : | 0 - 9999,9 |
| Poids total : | 8000Kg |
| Dimension (LxWxH) | 5800x2850x2500mm |

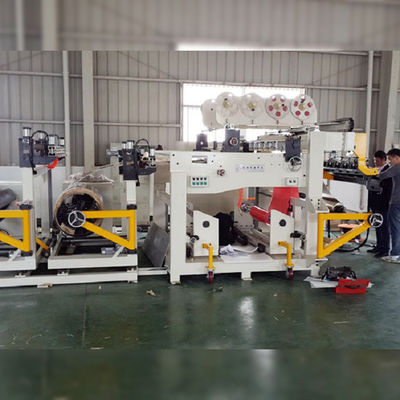

Figue 1 : Vue de face de l'éolienne d'aluminium de transformateur BRJ1400-2
Figue 2 : Vue de dos de l'éolienne d'aluminium de transformateur BRJ1400-2
