| Nom: | bobineuse de feuille de transformateur | Fonction: | faire une bobine de papier d'aluminium |
|---|---|---|---|
| Épaisseur de la feuille de cuivre: | 0,2 - 2,0 mm | Épaisseur de feuille d'aluminium: | 0,3 - 3,0 mm |
| Largeur maximale d'aluminium: | 1000mm | Couleur: | comme demandé |
| Puissance du moteur d'enroulement: | 15kw | Vitesse d'enroulement: | 0 ~ 18 tr/min |
| Mettre en évidence: | Éolienne de feuille de transformateur 15kw,largeur de bobineuse de feuille de transformateur 1000mm,bobineuse de feuille de transformateur 18 tr/min |
||
Cast ReÉolienne d'aluminium de transformateur du péché BT avec la bande maximum d'aluminium de la largeur 1000mm
rédescriptionde bobineuse de feuille de transformateurBRJ1000-2
La bobineuse de feuille de transformateur en résine coulée BRJ1000-2 est destinée à enrouler des bobines de feuille de cuivre ou d'aluminium pour fabriquer des bobines de transformateur en résine coulée d'une hauteur maximale de 1000 mm.La bobineuse de feuille de transformateur est dotée de deux dérouleurs de feuille et de deux dérouleurs d'isolation, ce qui permet à la machine de gérer une ou deux couches de feuille et une ou deux couches de papier isolant.Avec un moteur d'enroulement principal de 15 kW, la bobineuse de feuille de transformateur fournit un couple important.L'unité de soudage TIG est utilisée pour souder la feuille et la barre omnibus ensemble.L'enrouleuse de feuille de transformateur se caractérise par un fonctionnement facile, un couple élevé, un fonctionnement fluide, etc.
Détails rapides de la bobineuse de feuille de transformateurBRJ1000-2
1) Deux dérouleurs de film
2) Deux dérouleurs d'isolation
3) Margeur de bandes de fin de remplissage
4) Système de nettoyage
5) Système d'ébavurage de feuille
6) Système de feuille de coupe
7) Système d'alignement des bords
8) Unité de soudage automatique
Techniquepparamètresde bobineuse de feuille de transformateurBRJ1000-2
Les spécifications standard typiques de l'enrouleur de feuille de transformateur BRJ1000-2 sont indiquées ci-dessous, mais l'enrouleur de feuille peut également être fabriqué sur demande.
| Max.Largeur de feuille : | 1 000 mm |
| Forme de la bobine enroulée : | ovale, cercle et rectangulaire, etc. |
| Diamètre max. du matériau conducteur : | Φ1,000mm |
| ID de matériau conducteur : | Φ500mm |
| Numéro de dérouleur d'aluminium : | 2 pièces |
| Longueur du dérouleur d'aluminium : | 1 050 mm |
| Gamme d'extension de dérouleur de feuille : | Φ420 ~ 520mm |
| Taille de l'arbre d'enroulement : | 80×80×1350 millimètres |
| Mode de coupe : | Cisaille à disque électrique |
| Système d'ébavurage de feuille : | Pneumatique |
| Système de nettoyage : | Pneumatique |
| Numéro de dérouleur d'isolation : | 2 pièces |
| Matériau d'isolation max. OD. : | Φ400mm |
| ID de matériau d'isolation : | Φ76mm |
| Largeur maximale du matériau d'isolation : | 1 050 mm |
| Arbre de dérouleur d'isolation : | Extensible (action d'ouverture/fermeture pneumatique) |
| Chargeur de bande de fin de remplissage : | 8 pièces |
| Système d'alignement des bords : | Détection photoélectrique |
| Système de contrôle électronique : | API |
| Puissance de bobinage : | 15kw |
| Vitesse d'enroulement : | 0 ~ 20 tr/min |
| Gamme de tours de comptage : | 0 ~ 9999.9 |

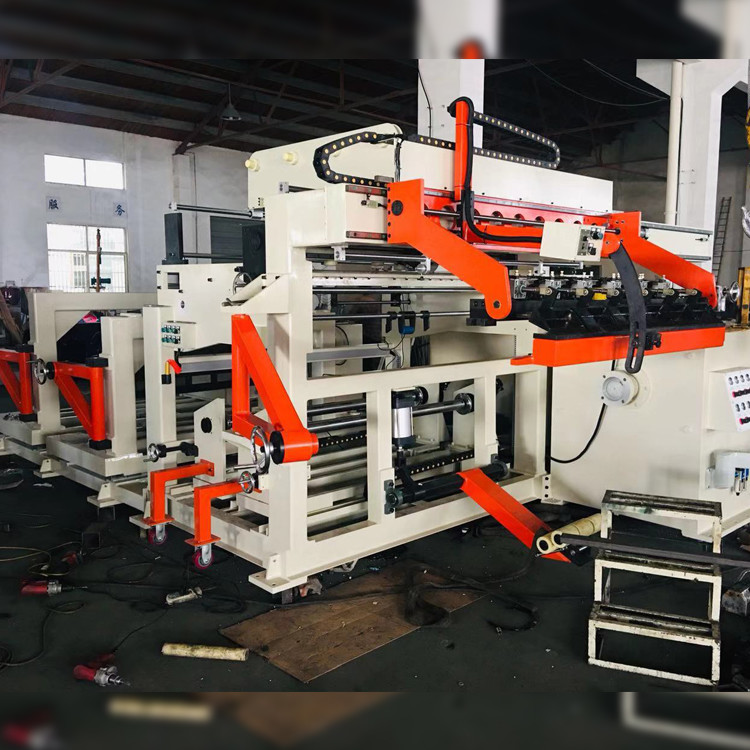

Fig 1: Vue de face de la bobineuse de feuille de transformateur BRJ1000-2
Fig 2: Vue arrière de la bobineuse de feuille de transformateur BRJ1000-2
