Lap Core Adjustable Transformer Core empilant le Tableau 40mm/s

Table d'empilage de noyau de transformateur réglable à noyau de recouvrement du fournisseur d'usine


Descriptionde la table d'empilage de noyau de transformateur ZPT-5T

La table d'empilage de noyau de transformateur, également appelée table d'empilage réglable à noyau de recouvrement, ZPT-5T est un équipement spécial pour assembler le noyau de fer du transformateur en alliage amorphe. La table d'empilage de noyau de transformateur peut être utilisée pour empiler le noyau de fer et incliner le noyau empilé. Il est facile d'utiliser la table d'empilage, en plaçant une bobine sur la plate-forme élévatrice de la table d'empilage de noyau de transformateur, en rendant l'axe de la bobine horizontal, en insérant chaque noyau de fer de cadre dans le trou intérieur de la bobine, en enveloppant, en montant l'isolant et en serrant les processus, etc. pour compléter les noyaux de fer pliants. La hauteur de la position de travail de la table d'empilage de noyau de transformateur peut être facilement ajustée pour répondre aux différents besoins d'assemblage.


Détails rapides de la table d'empilage de noyau de transformateur ZPT-5T

• Hauteur de travail 850 mm
• Station hydraulique 1 pièce
• Guide linéaire
• Capacité maximale 5000 kg
• Puissance du moteur 2,2 kW
• Pression hydraulique 21 MPa


Principaux paramètresde la table d'empilage de noyau de transformateur

Les spécifications standard typiques de la table d'empilage de noyau de transformateur ZPT-5T sont indiquées ci-dessous, cependant, la table d'empilage peut également être fabriquée sur demande.

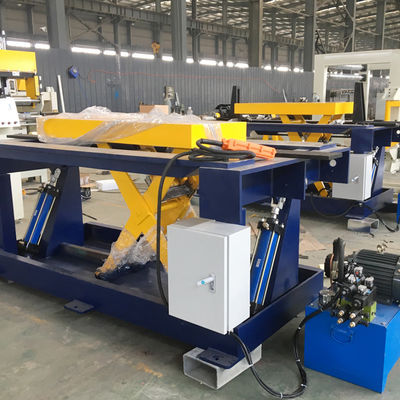

Fig 1 : Vue complète de la table d'empilage de noyau de transformateur ZPT-5T


Fig 2 : Inclinaison de la table d'empilage de noyau de transformateur ZPT​-5T
