Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | éolienne d'aluminium de transformateur | Fonction: | bobine de enroulement d'aluminium |
|---|---|---|---|
| Moteur d'enroulement: | 22kw | Vitesse d'enroulement: | 0 | 18 t/mn |
| Épaisseur de bande de Cu: | 0,2 | 2.0mm | Épaisseur de bande d'Al: | 0,3 | 3.0mm |
| Unité de ébavurage: | 2 ensembles | Unité de nettoyage: | 2 ensembles |
| Mettre en évidence: | Bobinier d'aluminium de transformateur sec,Éolienne programmable d'aluminium de transformateur,Éolienne d'aluminium de transformateur de système de PLC |
||
Éolienne sèche d'aluminium de transformateur de basse tension de système de contrôle programmable de PLC
Description de l'éolienne d'aluminium de transformateur BRJ1400-2
L'éolienne automatique d'aluminium de transformateur de BT BRJ1400-2 est un équipement professionnel d'enroulement, qui est principalement utilisé pour enrouler les bobines sèches d'aluminium de transformateur de basse tension et d'autres produits semblables. L'aluminium de cuivre et le papier d'aluminium peuvent être manipulés par ce genre d'éolienne d'aluminium. Avec le moteur d'enroulement 22kw, ce genre d'éolienne d'aluminium de transformateur peut manipuler un ou deux couches d'aluminium et un ou deux couches de matériel d'isolation, telles que le papier ou le matériel semblable. L'éolienne d'aluminium de transformateur peut enrouler l'aluminium avec la largeur maximum 1400mm. Avec la machine et le refroidisseur de soudure de CHAT, l'éolienne d'aluminium de transformateur peut souder l'aluminium avec la barre omnibus ensemble. L'alignement automatique de bord d'aluminium veille que les bords de bobine sont droits et lisses en s'enroulant. Il est facile d'utiliser l'éolienne d'aluminium de transformateur par un écran tactile.
Composantes principales de l'éolienne d'aluminium de transformateur BRJ1400-2
1. Cadre principal
2. Unité de enroulement
3. Decoiler d'aluminium
4. Decoiler d'isolation
5. conducteur Fin-remplissant de bande
6. Système de nettoyage
7. Coupure du système
8. Système de ébavurage d'aluminium
9. Système d'alignement de bord
10. Unité de soudure automatique
11. Système de contrôle électronique
12. Système pneumatique
Paramètres techniques de l'éolienne d'aluminium de transformateur BRJ1400-2
Des caractéristiques standard typiques de l'éolienne d'aluminium de transformateur BRJ1400-2 sont montrées ci-dessous, cependant, l'éolienne d'aluminium de transformateur peut également être fabriquée comme en a été faite la demande.
| Largeur maximum d'aluminium : | 1,400mm |
| Max. Finished Coil OD. : | 1,000mm |
| Forme de finition de bobine : | ovale, rond et rectangulaire, etc. |
| Conducteur Foil Material : | Cuivre ou aluminium |
| Conducteur maximum Material OD. : | Φ1,000mm |
| Identification de Material de conducteur : | Φ500mm |
| Nombre de Decoiler d'aluminium : | 2 PCs |
| Diamètre de Decoiler d'aluminium : | gamme réglable 400-520mm |
| Max. Coil Weight : | 2,000KG |
| Taille de enroulement de mandrin : | 80×80×1750 millimètre |
| Mode de soudure : | CHAT |
| Coupure du mode : | Cisaillement électrique de disque |
| Nombre de Decoiler d'isolation : | 2 PCs |
| Isolation maximale OD matériel. : | Φ400mm |
| Identification matérielle d'isolation : | Φ76mm |
| conducteur Fin-remplissant de bande : | 8 PCs |
| Système d'alignement de bord : | Détection photoélectrique |
| Système de contrôle électronique : | PLC |
| Interface utilisateurs : | écran tactile 10inch (254mm) |
| Comptant les tours s'étendent : | 0 | 9999,9 |
| Poids total : | 8000Kg |
| Dimension (L*W*H) | 5800*2850*2500mm |

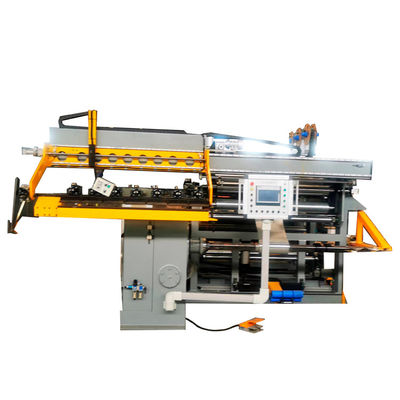

Figue 1 : Vue de face de l'éolienne d'aluminium de transformateur BRJ1400-2
Figue 2 : Vue de dos de l'éolienne d'aluminium de transformateur BRJ1400-2
