Détails sur le produit:
Conditions de paiement et expédition:
|
| nom: | éolienne d'aluminium de transformateur | Fonction: | bobine de enroulement d'aluminium |
|---|---|---|---|
| Moteur d'enroulement: | 15KW | Vitesse d'enroulement: | 18 t/mn |
| Épaisseur d'aluminium de Cu: | 0,2 | 2.0mm | Épaisseur de feuille d'aluminium: | 0,3 | 3.0mm |
| Unité de ébavurage: | Ensembles 1 | Unité de nettoyage: | Ensembles 1 |
| Mettre en évidence: | Une éolienne d'aluminium de transformateur de couche,Bobinier sec d'aluminium d'en cuivre de transformateur,Éolienne d'aluminium de transformateur de 1 couche |
||
Une couche éolienne sèche d'aluminium de transformateur de bobinier de bande d'aluminium d'en cuivre de largeur de 1400 millimètres
Description de l'éolienne d'aluminium de transformateur BRJ1400
L'éolienne d'aluminium de transformateur BRJ1400 est principalement utilisée pour enrouler les bobines sèches d'aluminium de transformateur de basse tension et d'autres produits semblables. Le conducteur d'aluminium peut être la bande de cuivre ou en aluminium. Ce genre d'éolienne d'aluminium de transformateur, c.-à-d. láminas de aluminio de Máquina de bobinado de, peut manipuler une couche de conducteur d'aluminium et un ou deux couches de matériel d'isolation, telles que le papier ou le matériel semblable. L'éolienne d'aluminium de transformateur peut être utilisée pour enrouler l'aluminium avec la largeur maximum 1400mm. Avec l'unité de CHAT, l'éolienne d'aluminium de transformateur peut souder l'aluminium avec la barre omnibus ensemble. L'alignement automatique de bord d'aluminium veille que les bords de bobine sont droits et lisses en s'enroulant. Avec le système de contrôle de PLC, il est facile d'utiliser l'éolienne d'aluminium de transformateur par un écran tactile.
Composantes principales de l'éolienne d'aluminium de transformateur BRJ1400
1. Cadre principal
2. Unité de enroulement
3. Decoiler d'aluminium
4. Decoiler d'isolation
5. conducteur Fin-remplissant de bande
6. Système de nettoyage
7. Coupure du système
8. Système de ébavurage d'aluminium
9. Système d'alignement de bord
10. Unité de soudure automatique
11. Système de contrôle électronique
12. Système pneumatique
Paramètres techniques de l'éolienne d'aluminium de transformateur BRJ1400
Des caractéristiques standard typiques de l'éolienne d'aluminium de transformateur BRJ1400 sont montrées ci-dessous, cependant, l'éolienne d'aluminium de transformateur peut également être fabriquée comme en a été faite la demande.
| Longueur axiale (largeur d'aluminium) : | 1,400mm |
| Max. Finished Coil OD. : | 1,000mm |
| Forme de finition de bobine : | ovale, rond et rectangulaire, etc. |
| Conducteur Foil Material : | Cuivre ou aluminium |
| Conducteur Material OD. : | Ø1,000mm, maximum |
| Identification de Material de conducteur : | Ø500mm |
| Nombre de Decoiler d'aluminium : | 1 PC |
| Diamètre de Decoiler d'aluminium : | gamme réglable Ø400 | 520mm |
| Max. Coil Weight : | 1,500KG |
| Taille de enroulement de mandrin : | 80×80×1750 millimètre |
| Mode de soudure : | CHAT |
| Coupure du mode : | Cisaillement électrique de disque |
| Nombre de Decoiler d'isolation : | 2 PCs |
| Isolation maximale OD matériel. : | Ø400mm |
| Identification matérielle d'isolation : | Ø76mm |
| conducteur Fin-remplissant de bande : | 8 PCs |
| Système d'alignement de bord : | Détection photoélectrique |
| Système de contrôle électronique : | PLC |
| Interface utilisateurs : | écran tactile 10inch (254mm) |
| Comptant les tours s'étendent : | 0 | 9999,9 |
| Poids total : | 7000Kg |
| Dimension (LxWxH) : | 4500 x 2850 x 2500mm |

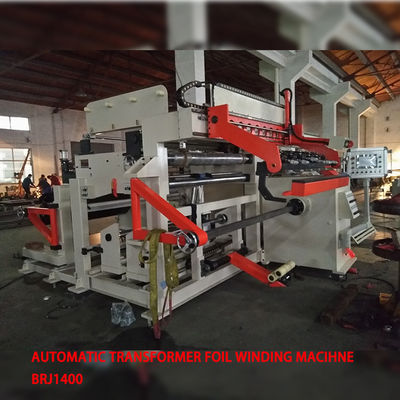

Figue 1 : Vue de face de l'éolienne d'aluminium de transformateur BRJ1400
Figue 2 : Vue de dos de l'éolienne d'aluminium de transformateur BRJ1400
