Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom: | éolienne d'aluminium de transformateur | Usage: | fabrication de la bobine de transformateur |
|---|---|---|---|
| Épaisseur d'aluminium de Cu: | 0.2 - 2.0mm | Épaisseur de feuille d'aluminium: | 0.3 - 3.0mm |
| Largeur maximale d'aluminium: | 1200mm | Couleur: | comme demandé |
| Puissance de moteur d'enroulement: | 15KW | Vitesse maximale d'enroulement: | 18rpm |
| Mettre en évidence: | TIG Foil Winding Machine Transformer,Transformateur sec d'éolienne d'aluminium,Machine sèche de bobinier de transformateur |
||
Éolienne d'aluminium de transformateur de type sec de soudure de CHAT faisant le noyau de transformateur

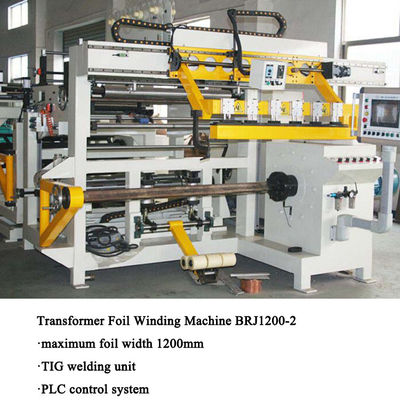

La descriptionde bobineuse de feuille de transformateur BRJ1200-2
La bobineuse de feuille de transformateur basse tension BRJ1200-2 est principalement utilisée pour enrouler une feuille de cuivre ou d'aluminium d'une largeur maximale de 1200 mm.L'enrouleuse de feuille de transformateur est équipée d'un moteur d'enroulement de 15 kW pour entraîner la tête de la machine pour enrouler la feuille.L'unité de soudage TIG est adoptée sur la bobineuse de feuille de transformateur pour souder la feuille et la barre omnibus ensemble.Avec deux dérouleurs de feuille et deux dérouleurs de papier isolant, l'enrouleur de feuille de transformateur peut gérer une ou deux couches de feuille et une ou deux couches de papier isolant.Des capteurs photoélectriques sont adoptés sur la bobineuse de feuille de transformateur pour s'assurer que le bord de la feuille est net lors de l'enroulement.Le système de contrôle de l'enrouleuse de feuille de transformateur est basé sur PLC, qui peut contrôler la machine avec précision.L'interface à écran tactile rend les opérations simples et intuitives lors de l'utilisation de la machine d'enroulement de feuille de transformateur.
Composants principauxde bobineuse de feuille de transformateurBRJ1200-2
Paramètres techniquesde bobineuse de feuille de transformateur BRJ1200-2
Les spécifications standard typiques de la machine d'enroulement de feuille de transformateur BRJ1000-2 sont présentées ci-dessous, mais elles peuvent être facilement modifiées à la demande.
| Largeur maximale du film : | 1 200 mm |
| Bobine enroulée maximale : | 1 000 mm |
| Forme de la bobine enroulée : | ovale, cercle et rectangulaire, etc. |
| Matériau conducteur : | Cuivre ou Aluminium |
| Épaisseur de feuille d'aluminium Min.et Max. : | 0,3 - 3,0 millimètres |
| Épaisseur de la feuille de Cu Min.et Max. : | 0,2 - 2,0 millimètres |
| Matériau conducteur maximal OD. : | 1 000 mm |
| ID de matériau conducteur : | 500mm |
| Diamètre du dérouleur de conducteur : | plage réglable 400-520mm |
| Puissance de bobinage : | 15KW |
| Vitesse d'enroulement maximale : | 20 tr/min |
| Mode de soudage : | TIG |
| Mode de coupe : | cisaillement roulant |
| Interface utilisateur: | Écran tactile de 10 pouces (254 mm) |
| Gamme de tours de comptage : | 0 - 9999.9 |
FIG 1: Vue de côté de la machine d'enroulement de feuille de transformateur
Fig 2: Vue arrière de la bobineuse de feuille de transformateur BRJ1200-2
