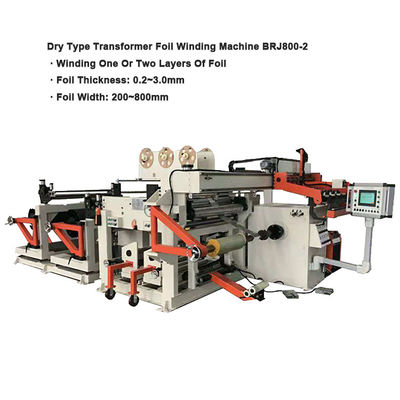

Description de l'éolienne d'aluminium de transformateur BRJ800-2

L'éolienne d'aluminium de transformateur BRJ800-2 est principalement utilisée pour enrouler la bande de cuivre ou en aluminium avec la largeur maximum 800mm, qui peut faire la bobine moulée de transformateur de résine. L'éolienne d'aluminium de transformateur peut manipuler un ou deux couches d'aluminium et un ou deux couches de papier d'isolation. Avec le moteur 15kw, l'éolienne d'aluminium fournissent le grand couple pour enrouler l'aluminium avec la largeur maximum 800mm. L'unité de soudure de CHAT est également adoptée pour souder la barre de cuivre ou la barre en aluminium avec l'aluminium ou le papier aluminium de cuivre ensemble. Avec un écran tactile, il est très facile d'utiliser l'éolienne d'aluminium.

Détails rapides de l'éolienne d'aluminium de transformateur BRJ800-2

1) Deux dereelers d'aluminium

2) Deux dereeleres de papier d'isolation

4) conducteur de bande de Fin-suffisance

5) Unité de nettoyage

6) Unité de ébavurage

7) Système d'alignement de bord

8) Unité de soudure de CHAT

Paramètres techniques de l'éolienne d'aluminium de transformateur BRJ800-2

Des caractéristiques standard typiques de l'éolienne d'aluminium de transformateur BRJ800-2 sont montrées ci-dessous, cependant ceux-ci peuvent être facilement modifiés comme en a été faite la demande.

• Largeur maximum 800mm d'aluminium
• Type aluminium ou papier aluminium de cuivre d'aluminium
• Diamètre intérieur 500mm de petit pain d'aluminium (facultatif)
• Diamètre extérieur 1000mm de petit pain d'aluminium (facultatif)
• PCs du numéro 2 de dereeler d'aluminium
• Longueur 850mm de dereeler d'aluminium
• Gamme en expansion de dereeler d'aluminium 420 - 520mm
• Taille 80x80x1150mm d'axe d'enroulement
• Coupure du coupeur de roulement de mode
• PCs du numéro 2 de dereeler d'isolation
• Diamètre extérieur 400mm de papier maximum d'isolation
• Diamètre intérieur 76mm de papier d'isolation
• Longueur 850mm de dereeler d'isolation
• Détection photoélectrique d'alignement de bord
• PLC de système de contrôle
• Écran tactile de HMI
• Moteur d'enroulement 15kw
• Vitesse maximum 18rpm d'enroulement

Emballage et expédition

Emballage navigable et un 40 pieds de conteneur pour l'expédition.

Figue 1 : Vue de face de l'éolienne d'aluminium de transformateur BRJ800-2

Figue 2 : Vue de côté de l'éolienne d'aluminium de transformateur BRJ800-2
