Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom: | éolienne d'aluminium de transformateur | Application: | bobine de enroulement de bande |
|---|---|---|---|
| Moteur d'enroulement: | 22kW | Vitesse d'enroulement: | 18 t/mn |
| Épaisseur de bande de Cu: | 0.2 - 2.0mm | Épaisseur de bande d'Al: | 0.3 - 3.0mm |
| Unité de ébavurage: | 2 ensembles | Unité de nettoyage: | 2 ensembles |
| Mettre en évidence: | éolienne d'aluminium de transformateur de basse tension de 18 t/mn,bobinier de bobine de transformateur de 18 t/mn,Éolienne d'aluminium de transformateur de STT 22kw |
||
Éolienne automatique d'aluminium de transformateur de basse tension d'équipement d'industrie de l'électricité
Description de l'éolienne d'aluminium de transformateur BRJ1400-2
L'éolienne d'aluminium de transformateur de BT BRJ1400-2 est principalement utilisée pour enrouler les bobines sèches d'aluminium de transformateur de basse tension et d'autres produits semblables. Le conducteur d'aluminium peut être la bande de cuivre ou en aluminium. Ce genre d'éolienne d'aluminium de transformateur peut manipuler un ou deux couches de conducteur d'aluminium et un ou deux couches de matériel d'isolation, telles que le papier ou le matériel semblable. L'éolienne d'aluminium de transformateur peut enrouler l'aluminium avec la largeur maximum 1400mm. Avec la machine et le refroidisseur de soudure de CHAT, l'éolienne d'aluminium de transformateur peut souder l'aluminium avec la barre omnibus ensemble. L'alignement automatique de bord d'aluminium veille que les bords de bobine sont droits et lisses en s'enroulant. Le système de contrôle est basé sur le PLC. Il est facile d'utiliser l'éolienne d'aluminium de transformateur par un écran tactile.
Composantes principales de l'éolienne d'aluminium de transformateur BRJ1400-2
1. Cadre principal
2. Unité de enroulement
3. Decoiler d'aluminium
4. Decoiler d'isolation
5. conducteur Fin-remplissant de bande
6. Système de nettoyage
7. Coupure du système
8. Système de ébavurage d'aluminium
9. Système d'alignement de bord
10. Unité de soudure automatique
11. Système de contrôle électronique
12. Système pneumatique
Paramètres techniques de l'éolienne d'aluminium de transformateur BRJ1400-2
Des caractéristiques standard typiques de l'éolienne d'aluminium de transformateur BRJ1400-2 sont montrées ci-dessous, cependant, la machine peut également être fabriquée comme en a été faite la demande.
| Longueur axiale (largeur d'aluminium) : | 1,400mm |
| Max. Finished Coil OD. : | 1,000mm |
| Forme de finition de bobine : | ovale, rond et rectangulaire, etc. |
| Conducteur Foil Material : | Cuivre ou aluminium |
| Conducteur Material OD. : | 1,000mm |
| Identification de Material de conducteur : | 500mm |
| Nombre de Decoiler d'aluminium : | 2 PCs |
| Diamètre de Decoiler d'aluminium : | gamme réglable 400-520mm |
| Max. Coil Weight : | 2,500KG |
| Taille de enroulement de mandrin : | 80×80×1750 millimètre |
| Mode de soudure : | CHAT |
| Coupure du mode : | Cisaillement électrique de disque |
| Nombre de Decoiler d'isolation : | 2 PCs |
| Isolation maximale OD matériel. : | 400mm |
| Identification matérielle d'isolation : | 76mm |
| conducteur Fin-remplissant de bande : | 8 PCs |
| Système d'alignement de bord : | Détection photoélectrique |
| Système de contrôle électronique : | PLC |
| Interface utilisateurs : | écran tactile 10inch (254mm) |
| Comptant les tours s'étendent : | 0 - 9999,9 |
| Poids total : | 8000Kg |
| Dimension (L*W*H) | 5800*2850*2500mm |

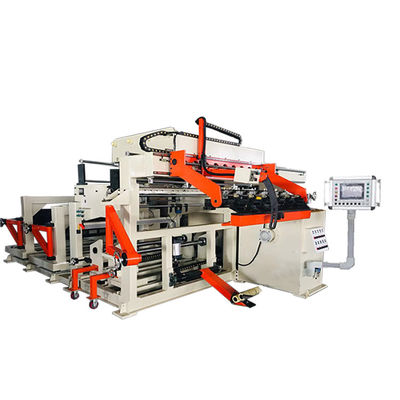

Figue 1 : Vue de face de l'éolienne d'aluminium de transformateur BRJ1400-2

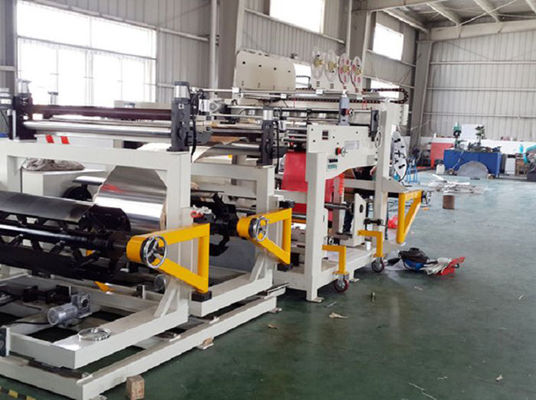

Figue 2 : Vue de dos de l'éolienne d'aluminium de transformateur BRJ1400-2
