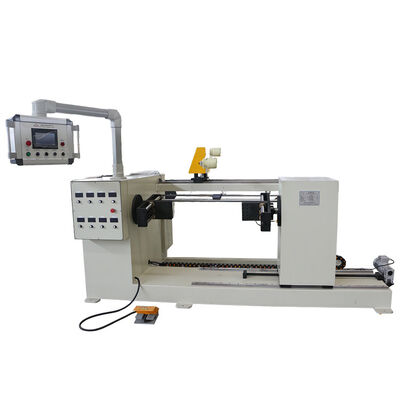

Automatique programmable de 1000 mm largeur de remontage réacteur bobine de remontage ZPX1000
1. Vue d' ensemble du produit
La machine de bobine automatique de réacteur programmable ZPX1000 est un équipement de bobine industriel de haute précision adapté à la production de bobines de réacteur de grande largeur.Adoption d'une structure de conduite synchrone à double moteur et d'une technologie de commande par servo-câble, ce type de bobineuse résout les problèmes de couple inégal, de dislocation du fil et de démarrage-arrêt instable existant dans les équipements de bobinage traditionnels à un seul entraînement.Pour le traitement complet des fils de cuivre et d'aluminium (type rond et plat), la machine de bobinage est équipée d'un système programmable PLC mature et d'une interface HMI tactile colorée.Il réalise pleinement automatiqueAvec une précision d'enroulement extrêmement élevée et des performances mécaniques stables, il est possible d'utiliser un système de démarrage en douceur, un fonctionnement en douceur et une forte traction.la machine à enroulement de bobine est l'équipement automatisé privilégié pour la production de masse normalisée de bobines de réacteurs électriques et d'autres produits similaires.
2. Principaux avantages et caractéristiques du produit
Différente des dispositifs d'enroulement ordinaires, la machine d'enroulement de bobine de réacteur ZPX1000 adopte un entraînement synchrone à double chuck et un système de traversée de servo améliorés, avec des avantages importants en matière de précision,stabilité et fonctionnalité:
-
Traction synchrone à double moteur et couple équilibré: Deux moteurs d'entraînement indépendants contrôlent les deux rouleaux de façon synchrone, assurant un couple parfaitement uniforme des deux côtés de la broche.Il évite efficacement les tremblements du noyau et la déviation de l'enroulement pendant le fonctionnement à forte charge.
-
Contrôle du guide de servo-fil pour un démarrage-arrêt stable: Le mécanisme de traversée du fil est entraîné par un servo-moteur de haute précision, permettant une accélération et une décélération extrêmement lisses.le chevauchement ou la dislocation se produit lors d'un démarrage et d'un arrêt fréquents, améliorant considérablement la qualité de la formation de bobines.
-
Large compatibilité pour les fils ronds et plats: Adaptation flexible à de multiples spécifications de fils conducteurs. Il prend en charge le fil rond de 0,3 à 5,0 mm et le fil plat de cuivre / aluminium de 5 × 12 mm maximum, répondant aux diverses demandes de production de bobines de réacteur.
-
Structure à haute charge et haute fiabilité: cadre mécanique optimisé avec une capacité de charge maximale de 1000 kg, assorti d'un moteur de conduite de haute puissance de 4,4 kW.d'une épaisseur n'excédant pas 10 mm.
-
Fonctionnement convivial: équipée d'un écran tactile intuitif et coloré, l'ensemble de la machine comporte un réglage de paramètres simple, un fonctionnement visuel et un faible seuil d'apprentissage pour les opérateurs.
-
Garantie après-vente sans soucis: Il est livré avec une garantie standard d'un an sur toute la machine, fournissant un support technique fiable et un service après-vente pour les utilisateurs industriels du monde entier.
3Paramètres techniques complets
Tous les paramètres de la bobineuse automatique de réacteur ZPX1000 adoptent une configuration standard industrielle, prenant en charge la personnalisation selon les exigences de production du client:
|
Point de spécification
|
Données techniques
|
|
Modèle d'équipement
|
ZPX1000
|
|
Largeur maximale de l'enroulement
|
Pour les véhicules à moteur
|
|
Matériau de fil qui s'applique
|
Fil de cuivre, fil d'aluminium
|
|
Plage de diamètre du fil rond
|
Pour les pièces de rechange
|
|
Taille maximale du fil plat
|
5 mm × 12 mm
|
|
Hauteur du centre
|
900 mm
|
|
Longueur de l'arbre
|
Pour les véhicules à moteur
|
|
Diamètre extérieur maximal de la bobine finie
|
800 mm
|
|
Capacité de chargement maximale
|
1 000 kg
|
|
Puissance du moteur principal
|
4.4 kW
|
|
Plage de vitesse de remontage
|
0 ′ 160 tours par minute
|
|
Mode de régulation de la vitesse
|
Régulation de la vitesse sans pas à fréquence variable
|
|
Propension minimale de propagation
|
0.01 mm
|
|
Mode de comptage
|
Compte à haute précision à 5 chiffres
|
|
Maximum de réglage des virages de remontage
|
9999.9 Les virages
|
|
Système de contrôle
|
Contrôle PLC programmable + écran tactile couleur HMI
|
|
Période de garantie
|
1 année
|
4Principe de fonctionnement
La machine de remontage de bobine à serrage de noyau ZPX1000 adopte un mode de commande synchrone à double fuseau et un mode de contrôle de servo-liage.et les deux moteurs entraînent les broches à tourner synchronisé pour assurer une sortie de couple équilibréLe système de guidage du fil servo contrôle avec précision la trajectoire d'alimentation du fil et la hauteur de propagation, correspondant à la vitesse de rotation de la broche en temps réel.Les opérateurs réglent les virages, la hauteur et d'autres paramètres via l'écran tactile PLC. Le système exécute automatiquement l'enroulement complet du processus, réalisant un démarrage en douceur, un fonctionnement stable et un arrêt précis.L'ensemble du processus évite les erreurs de fonctionnement manuel, assurant une disposition de fil plat, une structure de bobine compacte et des performances électriques stables des bobines de réacteur finies.
5. Scénarios d' application
Cette machine à enroulement de bobine programmable est appliquée professionnellement à la production en série et au traitement de diverses bobines de réacteur moyennes et grandes, largement utilisées dans la fabrication d'équipements de puissance,production d'énergie électrique à partir de nouvelles énergiesIl est adapté aux réacteurs à filtre, aux réacteurs de compensation de puissance, aux réacteurs deles réacteurs à onduleur et la production de bobines d'inductivité de grande largeur sur mesure, devenant l'équipement de support standard pour les entreprises de fabrication électrique de milieu et haut de gamme.
6. FAQ
Q1: Cette machine peut-elle traiter à la fois le fil plat et le fil rond pour les bobines du réacteur?
R: Oui. Le ZPX1000 prend en charge le double traitement du fil rond en cuivre/aluminium (0,3×5,0 mm) et du fil plat (maximum 5×12 mm).Le guide de fil et le système de tension peuvent être rapidement ajustés pour basculer différentes spécifications de fil, avec une forte flexibilité de production.
Q2: Quel est l'avantage de l'entraînement synchrone à deux moteurs par rapport aux machines à un seul entraînement?
R: Le couple synchrone à double moteur assure l'absence de décalage ou de tremblement du noyau de fer lors d'un enroulement à haute charge et à large largeur, ce qui améliore efficacement l'uniformité du enroulement,évite les écarts de fil et les écarts de couche, et améliore considérablement le rendement des bobines de réacteur de haute précision.
Q3: L'équipement est-il facile à utiliser pour les nouveaux travailleurs?
A: équipé d'un écran tactile couleur visuel et d'une fonction de stockage de recettes programmable, l'opération est simple et intuitive.stockage des programmes et fonctionnement de démarrage-arrêt en un clic, réduisant efficacement la dépendance au travail.
7. Méta description SEO
ZPX1000 machine automatique programmable à enroulement de bobine de réacteur, puissance de 4,4 kW, vitesse de 0 à 160 tr/min, prend en charge le fil rond et plat en cuivre/aluminium,à haute précision de commande PLC pour la fabrication de bobines de réacteurs industriels.
