Aperçu /Produits/Découpeuse de noyau de transformateur/HJX400-LLB Machine à découper le noyau du transformateur à demi-tour avec 0,02 mm de découpe et 120 m/min de vitesse d'alimentation

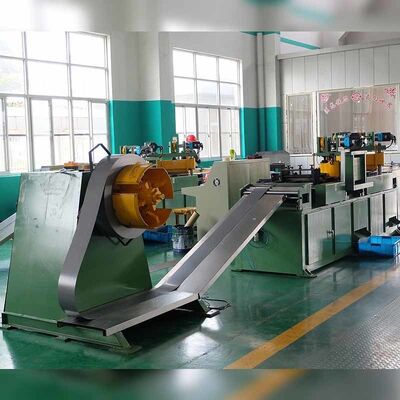

HJX400-LLB Machine à découper le noyau du transformateur à demi-tour avec 0,02 mm de découpe et 120 m/min de vitesse d'alimentation

1 ensemble
MOQ
Négociable
Prix
HJX400-LLB Machine à découper le noyau du transformateur à demi-tour avec 0,02 mm de découpe et 120 m/min de vitesse d'alimentation
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Nom du produit: découpeuses de noyau
Mode de coupe: coupe de tour à pas
Épaisseur de coupe: 0,23 | 0.35mm
Largeur de coupe: 40 | 400mm
Vitesse d'alimentation: 0 | 120m/min
Période de garantie: 12 mois
Coupure de l'ébarbage: moins de 0.02mm
Puissance totale: 15kw
Mettre en évidence:

Machine de découpe de noyau de transformateur en acier au silicium

,

coupeur de noyau de transformateur par étapes

,

ligne de découpe de noyau de transformateur HJX400-LLB
Informations de base
Lieu d'origine: Chine
Nom de marque: STT
Certification: CE
Numéro de modèle: HJX400-LLB
Conditions de paiement et expédition
Détails d'emballage: Emballage en état de navigabilité
Délai de livraison: 90 jours
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 100 ensembles par an
Description de produit
Machine de découpe de noyau de transformateur d'étape de ligne coupée à la longueur d'acier au silicium de HJX400-LLB
Présentation du produit

La machine de découpe de noyau de transformateur par étapes HJX400-LLB est un équipement de traitement professionnel et de haute précision dédié à la découpe de tôles d'acier au silicium. Il est spécialement conçu pour couper des bandes d'acier au silicium afin de fabriquer des pattes de noyau et des culasses de noyaux de transformateur.

Équipée d'un système de contrôle PLC mature et d'une interface homme-machine HMI, la machine présente un fonctionnement intuitif et un contrôle intelligent. Il prend en charge la technologie de coupe par recouvrement, permettant un traitement précis des pattes et des jougs de noyau à recouvrement par échelons. Avec des performances stables et un fonctionnement simple, il répond aux exigences de production de haute précision des noyaux de transformateur.

Principaux composants
  • Dérouleur hydraulique
  • Dispositif d'alimentation incliné
  • Unité de poinçonnage
  • Unité de cisaillement
  • Plateforme de sortie
  • Système de réglage de la largeur
  • Système pneumatique
  • Système de contrôle électrique
Paramètres techniques

Voici les spécifications techniques standard de la machine de découpe de noyaux de transformateur HJX400-LLB. Une production personnalisée est disponible pour répondre aux diverses exigences de traitement des clients.

Paramètre Spécification
Capacité de déroulement de bobine à double extrémité 1000kg par extrémité
Diamètre intérieur de la bobine brute Φ500mm
Diamètre extérieur maximum de la bobine brute Φ1200mm
Types de coupe +45°, -45° et coupe triangulaire
Épaisseur de coupe applicable 0,23 ~ 0,35 mm
Plage de largeur de coupe 40 ~ 400 millimètres
Plage de longueur de coupe 350 ~ 9999 millimètres
Diamètres de poinçonnage Φ10mm, Φ14mm, Φ22mm (matrices interchangeables)
Vitesse d'alimentation maximale 120 m/min
Précision de l'angle de coupe ±0,05°
Précision de la longueur de coupe ±0,10 mm
Hauteur de bavure de coupe ≤0,02 mm
Puissance installée 15 kW
Aperçu de l'équipement
Cut to length line HJX400-LLB side view showing transformer core cutting machine
Fig 1 : Vue latérale de la ligne de coupe à longueur HJX400-LLB


Cut to length line HJX400-LLB coil dereeler component
Fig 2 : Dérouleur de bobines de la ligne de coupe à longueur HJX400-LLB


Transformer core cutting machine operational view


Transformer automatic core cutting machine for silicon steel cut to length line


Two cutting two punching power transformer automatic core cutter 11kw


Automatic step lap transformer core cutting machine with two cutting two punching


Transformer core cutting machine detailed component view


Transformer manufacturing equipment operational setup


Transformer winder company products and services
