Ligne de coupe à longueur d'acier au silicium pour la découpe de noyaux de transformateurs à recouvrement en gradins

1 ENSEMBLE
MOQ
Négociable
Prix
Ligne de coupe à longueur d'acier au silicium pour la découpe de noyaux de transformateurs à recouvrement en gradins
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Nom: découpeuses de noyau
Mode de coupe: coupe de tour à pas
Épaisseur de coupe: 0,23 | 0.35mm
Largeur de coupe: 40 | 400mm
Vitesse d'alimentation: 0 | 120m/min
Garantie: 12 mois
Coupure de l'ébarbage: moins de 0.02mm
Puissance totale: 15 kW
Mettre en évidence:

Découpeuse en acier de noyau de transformateur de silicium

,

coupe-noyau de transformateur à tour de marche

,

machine à transformer le noyau coupé en longueur
Informations de base
Lieu d'origine: Chine
Nom de marque: STT
Numéro de modèle: HJX400-LLB
Conditions de paiement et expédition
Détails d'emballage: Emballage en état de navigabilité
Délai de livraison: 90 jours
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 100 sets par an
Description de produit
Ligne de coupe à longueur en acier au silicium pour machine de découpe de noyaux de transformateur à recouvrement en gradins
Équipement professionnel de découpe d'acier au silicium
La machine de découpe de noyaux de transformateur HJX400-LLB est un équipement de découpe spécialisé, conçu pour couper des bandes d'acier au silicium afin de créer les jambes et les culasses des noyaux de transformateur. Doté d'un système de contrôle basé sur un automate programmable (PLC) avec une interface IHM, cet équipement offre une utilisation facile et des capacités de coupe précises. La machine comprend une fonctionnalité de pas pour la production de noyaux à recouvrement en gradins, ce qui la rend idéale pour les applications de fabrication de transformateurs.
Composants principaux
  • Dérouleur hydraulique
  • Dispositif d'alimentation incliné
  • Unité de poinçonnage
  • Unité de cisaillement
  • Plateforme de sortie
  • Système de réglage de la largeur
  • Système pneumatique
  • Système de contrôle électrique
Spécifications techniques
Les spécifications standard de la machine de découpe de noyaux de transformateur HJX400-LLB sont détaillées ci-dessous. Des configurations personnalisées sont disponibles sur demande.
Capacité du dérouleur de bobine à deux extrémités 1000 kg/extrémité
ID de la bobine d'alimentation Φ500mm
OD maximal de la bobine d'alimentation Φ1200mm
Têtes de coupe 45+, 45-, et triangle
Épaisseur de coupe 0,23 ~ 0,35 mm
Largeur de coupe 40 ~ 400 mm
Longueur de coupe 350 ~ 9999 mm
Diamètres de poinçonnage Φ10mm, Φ14mm et Φ22mm, interchangeables
Vitesse d'alimentation maximale 120 m/min
Précision de l'angle de coupe ±0,05°
Précision de la longueur de coupe ±0,10 mm
Ébavurage de coupe ≤0,02 mm
Puissance installée 15 kW
Aperçu de l'équipement
Ligne de coupe à longueur d'acier au silicium pour la découpe de noyaux de transformateurs à recouvrement en gradins 0

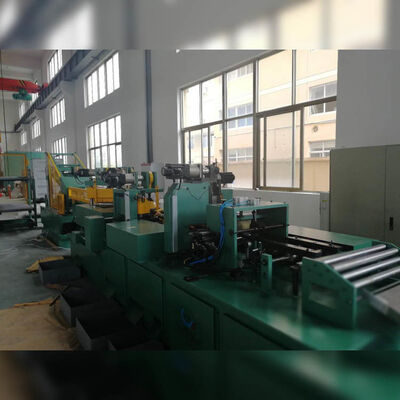

Fig 1 : Vue latérale de la ligne de coupe à longueur HJX400-LLB


Ligne de coupe à longueur d'acier au silicium pour la découpe de noyaux de transformateurs à recouvrement en gradins 1
Fig 2 : Dérouleur de bobine de la ligne de coupe à longueur HJX400-LLB


Ligne de coupe à longueur d'acier au silicium pour la découpe de noyaux de transformateurs à recouvrement en gradins 2


Ligne de coupe à longueur d'acier au silicium pour la découpe de noyaux de transformateurs à recouvrement en gradins 3


Ligne de coupe à longueur d'acier au silicium pour la découpe de noyaux de transformateurs à recouvrement en gradins 4


Ligne de coupe à longueur d'acier au silicium pour la découpe de noyaux de transformateurs à recouvrement en gradins 5


Ligne de coupe à longueur d'acier au silicium pour la découpe de noyaux de transformateurs à recouvrement en gradins 6


Ligne de coupe à longueur d'acier au silicium pour la découpe de noyaux de transformateurs à recouvrement en gradins 7


Ligne de coupe à longueur d'acier au silicium pour la découpe de noyaux de transformateurs à recouvrement en gradins 8
