| Nom de la machine: | découpeuses de noyau | Mode de coupe: | recouvrement d'étape |
|---|---|---|---|
| Épaisseur de coupe: | 0,23 | 0.35mm | Largeur de coupe: | 40 | 400mm |
| Vitesse de coupe: | 0 | 120m/min | Période de garantie: | 12 mois |
| Coupure de l'ébarbage: | moins de 0.02mm | Puissance du moteur: | 15 kW |
| Mettre en évidence: | Machine à découper le noyau en acier au silicium,Machine à découper le noyau de la roue à étape,découpeuse de noyau de transformateur |
||
Machine de découpe de noyau de transformateur à étape en acier au silicium coupé en longueur
Introduction au projetd'une largeur n'excédant pas 1 mm
La machine de découpe du noyau du transformateur, également appelée ligne de coupe en longueur, est un équipement spécial, qui est principalement utilisé pour couper des bandes d'acier au silicium pour fabriquer des jambes et des jougs du noyau du transformateur.La ligne de coupe à la longueur peut couper la bande d'acier au silicium avec une largeur maximale de 400 mm. L'épaisseur de la bande peut être de 0,23 mm à 0,35 mm. Avec le système de contrôle PLC, la ligne de coupe en longueur peut couper la bande avec précision. La ligne de coupe en longueur offre un fonctionnement facile et ainsi de suite.
Le principalcles opposantsd'une largeur n'excédant pas 1 mm
Le secteur privéples paramètresd'une largeur n'excédant pas 1 mm
Les spécifications standard typiques du HJX400-LLB sont indiquées ci-dessous, cependant, la machine de découpe du noyau du transformateur peut également être fabriquée comme demandé.
| Capacité de la roue à deux extrémités | 1000 kg/fin |
| Identifiant de la bobine d'alimentation | Φ500 mm |
| Débit maximal de la bobine d'alimentation | Φ1200 mm |
| Coupe de têtes | 45 +, 45-, et triangle |
| Épaisseur de coupe | 0.23 ~ 0,35 mm |
| Largeur de coupe | 40 à 400 mm |
| Longueur de coupe | 350 à 9999 mm |
| Diamètres de perforation | Φ10 mm, Φ14 mm et Φ22 mm, interchangeables |
| Vitesse maximale d'alimentation | 120 m/min |
| Précision de l'angle de coupe | ± 0,05° |
| Précision de la longueur de coupe | ± 0,10 mm |
| Coupe et excavation | ≤ 0,02 mm |
| Capacité d'installation | 15 kw |

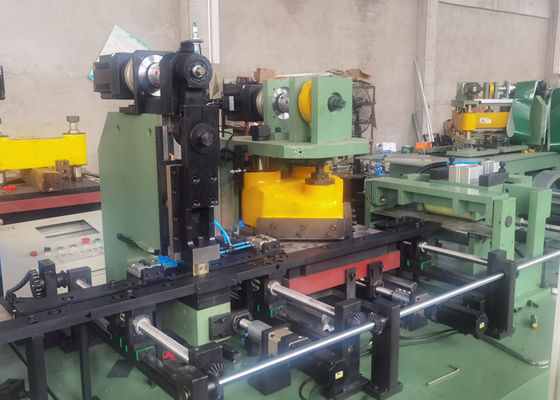

Figure 1:Vue latérale de la ligne HJX400-LLB coupée en longueur
Figure 2: Coupe à la longueur de la ligne HJX400-LLB
