| Nom de produit: | découpeuse de noyau de transformateur | Utilisation: | couper l'acier au silicium |
|---|---|---|---|
| Traitement: | deux coupant deux poinçonnant | Épaisseur de feuille: | 0,23 | 0.35mm |
| Trou de poinçon: | Φ10 ~ 24mm | Vitesse d'alimentation: | 120m/min |
| Couleur: | Facultatif | Période de garantie: | 12 mois |
| Système de contrôle: | PLC | Système d'exploitation: | Automatique |
| Mettre en évidence: | Découpeuse de noyau de transformateur de 60mm,découpeuse automatique de noyau de transformateur de PLC,coupeur automatique de noyau de transformateur 120 m/min |
||
Bandes de coupe automatiques de découpeuse de noyau de transformateur avec la largeur de 60mm à 600mm
Description de la machine de découpe de noyau de transformateur HJX600-LL
La machine de découpe automatique de noyau de transformateur HJX600-LL est un équipement spécial pour couper des bandes de fer au silicium pour fabriquer des jambes ou des jougs de noyau de transformateur.La machine de découpe de noyau de transformateur peut poinçonner la bande lors de sa découpe.La machine de découpe de noyau peut couper la bande avec une largeur de 60 mm à 600 mm.Il est facile de l'utiliser.
Détails rapides de la machine de découpe de noyau de transformateurHJX600-LL
1. dérouleur à une extrémité (hydraulique en expansion serrée, inversion électrique)
2. Unité d'alimentation inclinée
3. Chargeur (entraîné par servomoteur, dispositif de mesure de longueur)
4. Unité de poinçonnage
5. Unité de machine à cisailler
6. Plate-forme de sortie
7. Épilateur et unité de tri
8. Unité de matériel de capture
9. Système de réglage de largeur de ligne entière
10. Système pneumatique
Paramètres techniques de la machine de découpe de noyau de transformateurHJX600-LL
Les spécifications standard typiques de la machine de découpe de noyau de transformateur HJX600-LL sont indiquées ci-dessous, cependant, la machine de découpe de noyau de transformateur peut également être fabriquée sur demande.
| Tolérance de largeur de matériau de rouleau : | ≤±0.1mm |
| Matériau du rouleau Longueur de bavure : | ≤0.03mm |
| Tolérance du degré S du matériau du rouleau : | simple direction moins de 0,1 mm en 1000 mm |
| Degré de vague de matériel de petit pain : | ≤15mm/1000mm( envergure supérieure à 1000mm, hauteur inférieure à 15mm) |
| Épaisseur de feuillle: | 0.23～ 0.35mm |
| Largeur de feuille : | 60~600mm |
| Longueur de feuille : | 350～9999mm |
| Diamètre du trou de poinçonnage. | Φ 10 mm ~ 24 mm |
| Position du trou de poinçon : | peut être un décalage bidirectionnel le long de la ligne médiane |
| Excentricité de poinçonnage en V (le long du centre de la feuille) : | ±30mm |
| Vitesse d'alimentation : | 0～200m/minute |
| Pouvoir: | 18Kw |

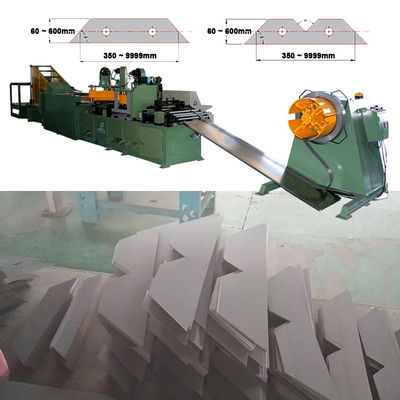

Fig 1 : Vue complète de la machine de découpe de noyau de transformateur HJX600-LL
Fig 2: Dérouleur de la machine de découpe de noyau de transformateur HJJ600-LL
