Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom: | machines à découper les noyaux | Mode de coupe: | étape tour |
|---|---|---|---|
| Épaisseur de coupe: | 0,23 ~ 0,35 mm | Largeur de coupe: | 40 ~ 400 mm |
| Vitesse de coupe: | 120m/min | garantie: | 12 mois |
| Ébavurage de coupe: | moins de 0,02 mm | Du pouvoir: | 15kw |
| Mettre en évidence: | Découpeuse de noyau de transformateur basée sur PLC,Machine de coupe de noyau de tour d'étape,Machine de découpe de noyau de transformateur de tour d'étape |
||
Machine automatique de coupeur de noyau de tour d'étape de découpeuse de noyau de transformateur
Introductionde la machine de découpe de noyau de transformateur HJX400-LLB
La machine de découpe de noyau de transformateur HJX400-LLB est une machine de découpe de noyau professionnelle, qui est principalement utilisée pour couper l'acier au silicium pour fabriquer le noyau de transformateur.Les servomoteurs sont adoptés pour entraîner l'action de coupe et de poinçonnage, ce qui peut garantir la précision de l'action.Le système de contrôle basé sur PLC est utilisé pour contrôler la machine de découpe de noyau de transformateur.La machine de découpe de noyau de transformateur est de type à recouvrement par étapes, qui peut couper une feuille de silicium à recouvrement par étapes pour fabriquer un noyau de transformateur.La machine de découpe de noyau de transformateur peut couper l'acier au silicium avec une largeur maximale de 400 mm.
Principalccomposantsde la machine de découpe de noyau de transformateur HJX400-LLB
Techniquepparamètres de la machine de découpe de noyau de transformateur HJX400-LLB
Les spécifications standard typiques de HJX400-LLB sont indiquées ci-dessous, cependant, la machine de découpe de noyau de transformateur peut également être fabriquée sur demande.
| Capacité du dérouleur de bobines à deux extrémités | 1000kg/fin |
| ID bobine d'alimentation | Φ500mm |
| Bobine d'alimentation maximale OD | Φ1200mm |
| Têtes de coupe | 45+ ,45- et triangle |
| Épaisseur de coupe | 0,23 ~ 0,35 millimètres |
| Largeur de coupe | 40 ~ 400 mm |
| La longueur de coupe | 350 ~ 9999 millimètres |
| Diamètres de poinçon | Φ10mm, Φ14mm et Φ22mm, interchangeables |
| Vitesse d'alimentation maximale | 120 m/min |
| Précision de l'angle de coupe | ±0,05° |
| Précision de la longueur de coupe | ±0,10mm |
| Ébavurage de coupe | ≤0,02 millimètres |
| Capacité d'installation | 15 kW |

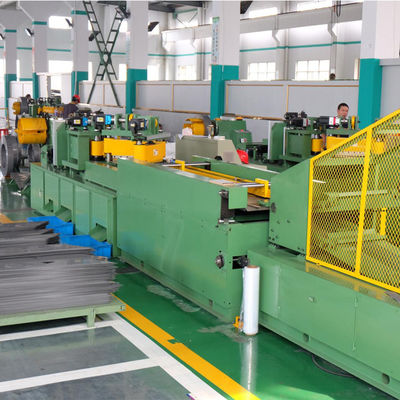

Fig 1 : Vue latérale de la ligne HJX400-LLB coupée à longueur
Fig 2 : Dérouleur de bobines de la ligne de coupe à longueur HJX400-LLB
