| Nom de produit: | découpeuse de noyau de transforemr | Fonction: | couper l'acier au silicium |
|---|---|---|---|
| Traitement: | deux deux de coupure poinçonnant | Épaisseur de feuille: | 0,23 | 0.35mm |
| Trou de poinçon: | Φ10 | 24mm | Vitesse d'alimentation: | 120m/min |
| Couleur: | facultatif | Garantie: | 12 mois |
| Mettre en évidence: | Découpeuse de poinçon de noyau du transformateur 2,Double découpeuse de poinçon de noyau de transformateur,Découpeuse de noyau de transformateur de silicium |
||
Coupe en acier de poinçon de coupure du silicium deux de la découpeuse deux de noyau de transformateur à la longueur
Description de la découpeuse HJX 600 de noyau de transformateur-LL
La découpeuse automatique HJX600-LL de noyau de transformateur est une coupe professionnelle à la longueur, c.-à-d. longitud de por de Línea de corte, pour couper l'acier de silicium pour faire le noyau de transformateur. La découpeuse de noyau de transformateur est avec des fonctions de couper et de poinçonner deux fois de faire une forme appropriée de la feuille. La découpeuse de noyau de transformateur peut être utilisée pour couper et poinçonner la feuille de noyau de fer pour faire la couture entièrement inclinée, la demi couture inclinée et la feuille de stratification droite de noyau de fer de transformateur de couture, qui peuvent être employées dans différentes caractéristiques de transformateur, telles que les transformateurs de petite taille, les transformateurs moyens et ainsi de suite.
Détails rapides de la découpeuse HJX600-LL de noyau de transformateur
1. decoiler d'un-fin (hydraulique augmentant l'inversion serrée et électrique)
2. renverser l'unité d'alimentation
3. conducteur (conduit par le moteur servo, le dispositif de longueur-mesure)
4. unité de poinçon
unité de machine 5.Shearing
6. Plate-forme de débouché
7. unité de Depiler et de tri
8. Unité matérielle de capture
9. Ligne largeur entière ajustant le système
10. système pneumatique
Paramètres techniques de la découpeuse HJX600-LL de noyau de transformateur
Des caractéristiques standard typiques de la découpeuse HJX600-LL de noyau de transformateur sont montrées ci-dessous, cependant, la découpeuse de noyau de transformateur peut également être fabriquée comme en a été faite la demande.
| Tolérance matérielle de largeur de petit pain : | ≤±0.1mm |
| Petit pain Burr Length matériel : | ≤0.03mm |
| Tolérance de degré du matériel S de petit pain : | direction simple moins de 0.1mm dans 1000mm |
| Degré de vague de matériel de petit pain : | ≤15mm/1000mm (envergure plus de 1000mm, taille moins de 15mm) |
| Épaisseur de feuille : | 0,23~ ? 0.35mm |
| Largeur de feuille : | 60~600mm |
| Longueur de feuille : | 350~9999mm |
| Diamètre de trou de poinçon. | Φ 10mm~24mm |
| Position de trou de poinçon : | peut être la compensation bidirectionnelle suivant la ligne centrale |
| Excentricité de poinçon d'entaille en V (le long du centre de la feuille) : | ±30mm |
| Vitesse d'alimentation : | 0~200m/min |
| Puissance : | 18Kw |

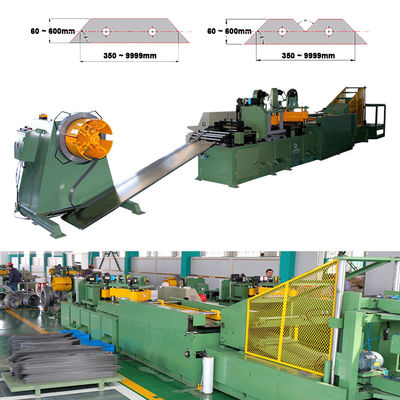

Figue 1 : Découpeuse HJX600-LL de noyau de transformateur à pleine vue
Figue 2 : Decoiler de la découpeuse HJJ600-LL de noyau de transformateur
