Détails sur le produit:
Conditions de paiement et expédition:
|
| NOM: | découpeuse de membre de noyau de transformateur | Fonction: | fabrication du membre de noyau |
|---|---|---|---|
| Épaisseur de feuille: | 0,23 | 0.35mm | Largeur de feuille: | 40 | 400mm |
| Puissance du moteur: | 14kw | Vitesse d'alimentation: | 180m/min |
| Couleur de l'appareil: | personnalisable | garantie: | 12 mois |
| Mettre en évidence: | découpeuse de noyau de membre de 0.35mm,Lap Transformer Core Cutting Machine,découpeuse de noyau de transformateur de 400mm |
||
Branche de noyau faisant la découpeuse automatique de noyau de transformateur de tour d'étape
Description de la machine de découpe de noyau de transformateurde ZZ400-BK
La machine de découpe de noyau de transformateur ZZ400-BK est une machine de découpe de membres de noyau de fer de type étape, qui peut être utilisée pour couper de l'acier au silicium pour fabriquer des membres de noyau de transformateur.La machine de découpe peut percer des trous sur le membre.Le diamètre du trou peut être différent selon la demande.Ce type de Línea de corte por longitud peut être utilisé pour couper la bande d'une largeur maximale de 400 mm.La coupe d'un membre central équilatéral, d'un membre central excentrique (l'angle excentrique peut être ajusté à la demande), d'un membre central à tour de marche, d'un même membre central, etc. sont les principales fonctions de la machine de découpe.La machine de découpe est dotée d'un système de contrôle PLC.
Composants principauxde la machine de découpe de noyau de transformateur ZZ400-BK
1. Dérouleur hydraulique à tête unique
2. Dispositif de guidage de pente
3. Chargeur
4. Dispositifs de poinçonnage et de coupe
5. Convoyeur
6.Système pneumatique
système de contrôle 7.PLC
Paramètres principauxde la machine de découpe de noyau de transformateur ZZ400-BK
Voici les spécifications standard de la ligne d'âme coupée à longueur ZZ400-BK.Cependant, les spécifications peuvent être modifiées à la demande.
| Bobine d'alimentation : | Acier au silicium |
| ID bobine d'alimentation : | Φ500mm |
| Bobine d'alimentation OD : | Φ1200mm maximum |
| Poids de la bobine d'alimentation | 1500 kg maximum |
| Épaisseur de coupe : | 0,2 ~ 0,35 mm |
| Largeur de coupe (tour de pas): | 40 ~ 400 mm (40 ~ 370 mm) |
| La longueur de coupe: | 150 ~ 9999mm |
| Vitesse d'alimentation : | 180 m/min |
| Diamètre de poinçonnage : | Φ10mm et Φ24mm |
| Du pouvoir: | 14kw |

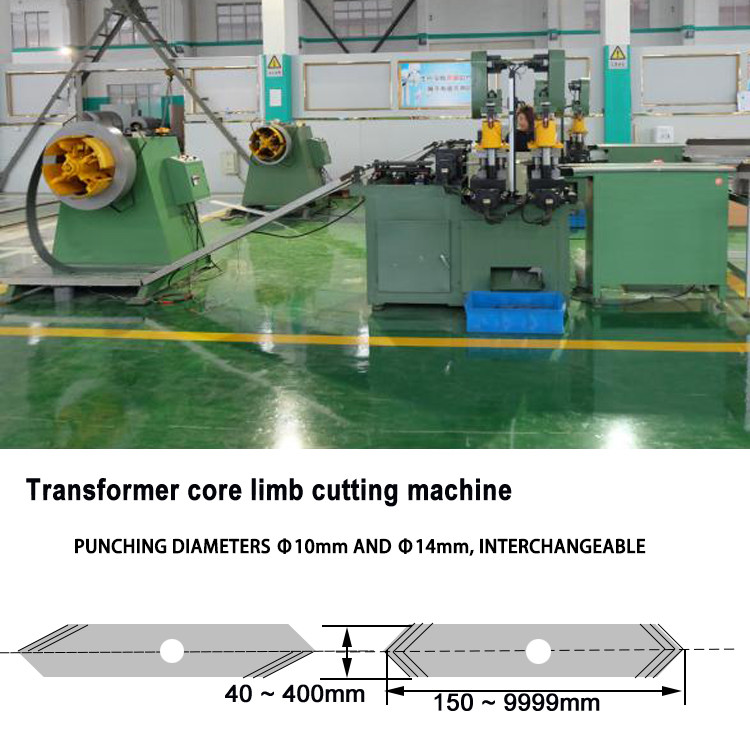

Fig 1 : Vue complète de la machine de découpe de noyau de transformateur ZZ400-BK
Fig 2: Coupeur de la machine de découpe de noyau de transformateur ZZ400-BK
