Name: Machine automatique de bobinage de feuille de cuivre pour bobines de réacteur avec feuille de cuivre de 0,2-2,0 mm et poids maximal de bobine de 1000 kg
Brand: Suzhou Tronsing Technology Co., Ltd
SKU: BRJ800-2-2
Price: 30,000.00 USD
Availability: InStock

traits Galerie Description de produit Demandez une citation

traits

Caractéristiques

Nom: machine à enrouler en papier d'aluminium

Fonction: bobine de enroulement de réacteur

Épaisseur de papier d'aluminium: 0.2 ~ 2,0 mm

Épaisseur de papier d'aluminium: 0,3 | 3.0mm

Couleur machine: Comme demandé

Période de garantie: 12 mois

Vitesse de rotation: 0 | 24 t/mn

Puissance de rotation: 11kw

Mettre en évidence:

Machine de bobinage de feuille de cuivre de 0

2-2

0 mm

Informations de base

Lieu d'origine: Chine

Nom de marque: STT

Certification: CE

Numéro de modèle: BRJ800-2-2

Conditions de paiement et expédition

Détails d'emballage: Emballage en état de navigabilité

Délai de livraison: Oui

Conditions de paiement: T/T

Capacité d'approvisionnement: 100 ensembles par an

Galerie

Machine automatique de bobinage de feuille de cuivre pour bobines de réacteur avec feuille de cuivre de 0,2-2,0 mm et poids maximal de bobine de 1000 kg

Description de produit

Le réacteur est équipé d'une bobine automatique BRJ800-2-2 machine de remontage de feuille de cuivre et d'aluminium

1. Vue d' ensemble du produit

BRJ800-2-2 Machine automatique de remontage de feuille de cuivreest un équipement d'enroulement de bobines de haute précision de qualité industrielle spécialement conçu pour enrouler des bobines de réacteur, des bobines de transformateur et divers produits de bobines à inductance basse et moyenne tension.Optimisé pour une production industrielle de masse, cette machine à enroulement de feuille à double vis prend en charge l'enroulement simultané de feuille à double couche et de papier isolant, compatible avec le traitement de feuille de cuivre et de feuille d'aluminium.Équipé d'un système de soudage professionnel TIG et d'un système de contrôle intelligent PLC, il offre un fonctionnement stable, une uniformité élevée de l'enroulement et une efficacité de production exceptionnelle, largement appliquée dans les équipements électriques, les nouvelles énergies, l'ingénierie électrique et les industries connexes.À la différence des dispositifs ordinaires de bobinage à une seule fonction, le bobineur à bobine de réacteur BRJ800-2-2 est équipé de deux décoils de feuille et de deux décoils d'isolation,réalisation d'un moulage unique de feuille conductive à double couche et de structure isolante. Avec un démarrage en douceur, un fonctionnement en douceur et un couple de sortie élevé, la machine d'enroulement de feuille évite efficacement la déformation de la feuille, la dislocation de l'enroulement et les défauts de couche lâche,assurer une qualité constante des bobines pour la production par lots.

Large compatibilité et personnalisation: Prend en charge une largeur de feuille de 200 mm à 800 mm, compatible avec les formes de bobines rondes, rectangulaires et ovales.répondant à diverses exigences de production de bobines.
Contrôle de précision intelligent: équipé d'un système de commande PLC entièrement automatique et d'un système d'alignement photoélectrique des bords, permettant un positionnement précis et un enroulement sans erreur.assurer un contrôle précis du virage du remontage.
Fonctionnement stable et durableLa machine fonctionne sans heurts avec démarrage en douceur et régulation de vitesse stable (0 à 24 tours par minute), sans vibration ni arrêt soudain.protéger les matériaux de feuille contre les dommages.
Système de soudage TIG intégré: Le dispositif de soudage professionnel TIG intégré assure une soudure ferme, lisse et belle des terminaux de bobine, sans soudage virtuel ni débordement de soudure,garantissant une excellente conductivité électrique des bobines finies.
Structure de l'industrie du travail lourd: supporte un poids maximal de bobine jusqu'à 1000 kg, avec une structure mécanique améliorée pour une résistance à haute charge, adaptée à une production industrielle continue à long terme.

3Spécifications techniques complètes

Ci-dessous sont les paramètres techniques standard de la machine automatique de laminage BRJ800-2-2.

Nom de l'article	Paramètres techniques
Modèle de produit	Le BRJ800-2-2
Matériau de feuille applicable	Folie de cuivre, feuille d'aluminium
Plage de largeur du film	200 mm à 800 mm
Épaisseur du film de cuivre	0.2 mm ~ 2,0 mm
Épaisseur du film d'aluminium	0.3 mm ~ 3,0 mm
Diamètre extérieur de la bobine finie (maximum)	Ø800 mm
Forme de la bobine	Ronde, rectangulaire ou ovale
Diamètre intérieur du matériau du film	Ø500 mm
Démétrage extérieur du matériau de feuille (max)	Ø1000 mm
Quantité de décoiler de feuille	2 ensembles (Ø480 à 520 mm)
Quantité de décoiler d'isolation	2 ensembles
Poids maximal de la bobine	1 000 kg
Puissance du moteur	11 kW
Plage de vitesse de remontage	Pour les véhicules à moteur électrique
Système de soudage	TIG soudage
Système de positionnement	Alignement des bords photoélectriques
Système de contrôle	Contrôle intelligent par PLC
Plage de comptage	0 à 9999,9 tours

4. Scénarios d' application

La machine automatique de bobine de réacteur BRJ800-2-2 est construite professionnellement pour la production de bobines de feuille de taille moyenne et grande, largement utilisée dans la fabrication debobines de réacteurIl est l'équipement de traitement préféré pour les usines de fabrication électrique, les entreprises d'équipement électrique et les nouvelles lignes de production de l'industrie de l'énergie,adapté à la fois à la production personnalisée de petits lots et à la production standardisée à grande échelle.

5. Avantages du produit

Comparée aux équipements de remontage manuels et à une seule station traditionnels, cette machine de remontage industriel présente des avantages concurrentiels évidents: elle intègre l'alimentation, le remontage, lepositionnement et soudage en une seule machineLe contrôle intelligent PLC réalise un fonctionnement automatique complet du processus, avec un faible taux d'échec et une grande cohérence de production.La structure d'enroulement stable à couple élevé assure un enroulement de bobine compact et soigné, sans écarts ni déformation, améliorant efficacement les performances électriques et la durée de vie des bobines finies.

Méta-description

BRJ800-2-2 enrouleur automatique de bobine de réacteur, machine à enroulement de cuivre et de feuille d'aluminium à double chuck avec soudage TIG, commande PLC, vitesse 0-24rpm, charge maximale de 1000 kg.Équipement industriel sur mesure pour l'enroulement de bobines de feuilles pour les bobines de réacteurs et de transformateurs.

Machine automatique de bobinage de feuille de cuivre pour bobines de réacteur avec feuille de cuivre de 0,2-2,0 mm et poids maximal de bobine de 1000 kg

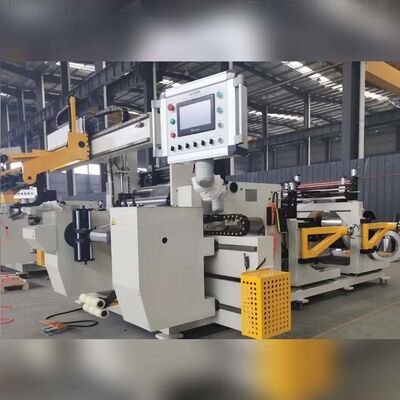

Figure 1: Vue avant de la machine de laminage de feuille de cuivre BRJ800-2-2

Machine automatique de bobinage de feuille de cuivre pour bobines de réacteur avec feuille de cuivre de 0,2-2,0 mm et poids maximal de bobine de 1000 kg

Figure 2: Vue arrière de la machine de remontage de feuille de cuivre BRJ800-2-2

Machine automatique de bobinage de feuille de cuivre pour bobines de réacteur avec feuille de cuivre de 0,2-2,0 mm et poids maximal de bobine de 1000 kg
