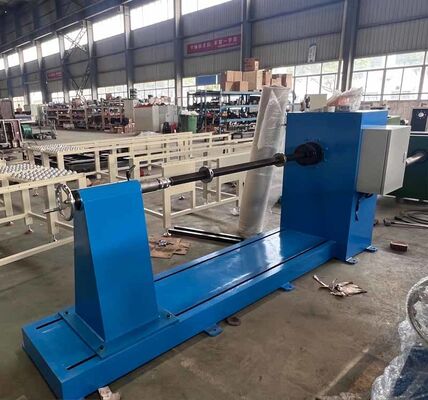

Machine à bobiner semi-automatique pour transformateurs immergés dans l'huile GDY-1T, pour fils de cuivre et d'aluminium, charge lourde
Description Meta
La machine à bobiner semi-automatique GDY-1T est conçue pour la production de transformateurs immergés dans l'huile. Supporte une charge de 1000 kg, réglage de vitesse progressif de 0 à 200 tr/min, convient au bobinage de fils de cuivre et d'aluminium jusqu'à 800 mm de largeur. Équipement de bobinage de transformateurs stable et économique.
Introduction du produit
La machine à bobiner semi-automatique GDY-1T est un équipement de bobinage industriel robuste, spécialement conçu pour la fabrication de bobines de transformateurs immergés dans l'huile. Optimisée pour les scénarios de production de transformateurs moyens et grands, cette bobineuse à fil de cuivre offre des performances de charge robustes et une flexibilité opérationnelle, répondant aux exigences de bobinage de divers fils épais et de bobines de transformateurs de grande taille.Cet équipement de bobinage polyvalent prend en charge les matériaux conducteurs courants, y compris les fils de cuivre pur et d'aluminium de diverses spécifications, largement applicable au traitement de bobines standardisées pour transformateurs immergés dans l'huile et équipements électromagnétiques similaires. Adoptant une conception de contrôle semi-automatique centrée sur l'humain, la machine intègre un compteur de tours numérique de haute précision et un potentiomètre monté sur panneau pour une régulation de vitesse progressive. Les opérateurs peuvent ajuster librement la vitesse de bobinage en fonction de l'épaisseur du fil et des exigences du processus. Équipée d'un module de commande à pédale, elle réalise une commutation instantanée de rotation avant et arrière, simplifiant grandement les étapes opérationnelles et améliorant l'efficacité globale de la production. Dotée d'une structure mécanique solide, d'un état de fonctionnement stable et d'un faible taux de défaillance, c'est une solution économique idéale pour les usines de fabrication de transformateurs de taille moyenne.
Points forts du produit
-
Forte capacité de charge: Construite avec une structure de cadre mécanique renforcée, la machine atteint une capacité de charge maximale de 1000 kg, s'adaptant parfaitement aux travaux de bobinage intensifs pour les grandes bobines de transformateurs immergés dans l'huile.
-
Régulation de vitesse à double engrenage: Équipée d'un système de transmission à deux vitesses, correspondant à une plage de vitesse réglable de 0 à 200 tr/min, réalisant une commutation flexible entre le bobinage rapide et efficace et le bobinage précis à basse vitesse.
-
Large couverture de bobinage: La largeur de bobinage maximale atteint 800 mm, compatible avec la plupart des tailles de bobines de transformateurs immergés dans l'huile conventionnels, répondant aux besoins de personnalisation de production diversifiés.
-
Comptage de précision et contrôle de vitesse stable: Le système de comptage à affichage numérique garantit des enregistrements précis des tours de bobinage ; le potentiomètre du panneau permet un réglage progressif de la vitesse sans rebond du fil ni déformation de la bobine.
-
Fonctionnement à pédale économisant du travail: L'interrupteur à pédale indépendant contrôle la conversion du sens de rotation, libérant les mains pour le travail auxiliaire et améliorant la sécurité et la commodité d'utilisation en production continue.
-
Configuration industrielle durable: Équipée d'un moteur de bobinage haute puissance de 3 kW et d'un arbre de bobinage renforcé de 40x40x1000 mm, assurant un fonctionnement stable à long terme et une forte durabilité structurelle.
Aperçu rapide de la configuration
-
Matériaux applicables : Fil de cuivre, fil d'aluminium pour la production de bobines de transformateurs
-
Largeur de bobinage max : 800 mm (zone de bobinage effective étendue)
-
Capacité de charge nominale : Charge lourde de 1000 kg
-
Puissance correspondante : Moteur de bobinage haute puissance de 3 kW
-
Spécification de l'arbre : Arbre de bobinage robuste de 40x40x1000 mm
-
Mode de vitesse : Changement de vitesse à double engrenage + régulation de vitesse progressive
Spécifications techniques complètes
Vous trouverez ci-dessous les paramètres techniques standard de la machine à bobiner les transformateurs semi-automatique GDY-1T. Nous prenons en charge la personnalisation non standard pour satisfaire les tailles de bobines uniques, les exigences de charge et les besoins du processus de production des clients mondiaux.
|
Article technique
|
Spécification exacte
|
|
Hauteur du centre de la machine
|
1000 mm
|
|
Taille de l'arbre de bobinage
|
40×40×1000 mm
|
|
Dimension du trou carré de la bride
|
40×40 mm
|
|
Vitesse de bobinage réglable
|
0 ~ 200 tr/min
|
|
Quantité d'engrenages de vitesse
|
2 vitesses
|
|
Largeur de bobinage effective maximale
|
800 mm
|
|
Plage de comptage
|
0 ~ 9999,9 tours
|
|
Capacité de charge maximale
|
1000 KG
|
|
Puissance nominale du moteur
|
3 KW
|
|
Poids total de la machine
|
500 kg
|
|
Dimension hors tout (L×l×H)
|
2800×700×1400 mm
|
Scénarios d'application
La machine à bobiner semi-automatique GDY-1T est spécialement conçue pour la fabrication de transformateurs immergés dans l'huile, largement utilisée dans la production de transformateurs de puissance immergés dans l'huile, de transformateurs de distribution et d'équipements de transformation de tension industrielle. Elle est parfaitement adaptée au traitement de bobinage en masse de bobines de fil de cuivre/aluminium moyennes et grandes, offrant une qualité de traitement stable et une efficacité de production élevée pour les entreprises de fabrication de transformateurs.
Questions fréquemment posées
Q : Pour quel type de transformateurs cette machine à bobiner convient-elle ? R : Elle est professionnellement optimisée pour les transformateurs immergés dans l'huile et prend en charge la production de bobines pour la plupart des transformateurs industriels et de distribution d'énergie avec des capacités de traitement à charge lourde et à large largeur.
Q : Cette machine prend-elle en charge le réglage fin de la vitesse ? R : Oui. Elle adopte un changement de vitesse à double engrenage plus une régulation de vitesse progressive via un potentiomètre de panneau, ce qui permet d'affiner la vitesse pour s'adapter à différents diamètres de fil et exigences de précision de bobinage.
Q : Les données de comptage sont-elles précises pendant le fonctionnement prolongé ? R : Équipée d'un compteur numérique de haute précision, la machine prend en charge le comptage de 0 à 9999,9 tours, garantissant un enregistrement de données stable et précis pour la production en série à long terme.
