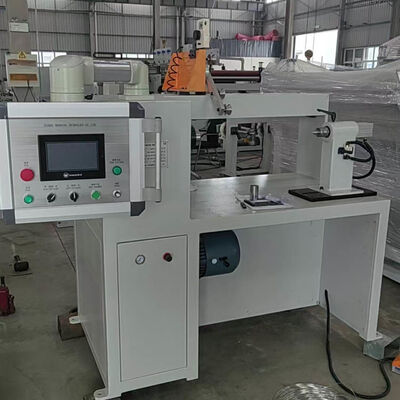

ZPX400 Machine automatique de remontage de bobine de transformateur.
Méta-description
La machine de remontage automatique de bobine de transformateur ZPX400 est équipée d'un guide de fil servo de 750 W, de haute vitesse de 200 tr / min, de contrôle PLC et HMI.Convient à l'enroulement plat et rond de fils de cuivre/aluminium pour la fabrication de transformateurs.
Résumé
La machine automatique d'enroulement de bobine de transformateur ZPX400 est un équipement d'enroulement de fil de haute précision de qualité industrielle conçu pour la fabrication professionnelle de transformateurs.Conçu pour la polyvalence et la cohérence, cette bobineuse automatique de fil de cuivre prend en charge à la fois l'enroulement rond et plat de fil de cuivre et d'aluminium, couvrant un large éventail de besoins de production de bobines de transformateur pour l'alimentation, la distribution,et transformateurs électroniques.Équipé d'une précisionSystème de guidage par câble servo de 750 W, la machine d'enroulement de bobine fournit une disposition précise et stable du fil pendant le fonctionnement à grande vitesse, évitant efficacement le chevauchement du fil et l'enroulement désordonné.d'une hauteur supérieure ou égale à 300 mm, la bobineuse peut accueillir des bobines d'une hauteur de bobinage maximale de 400 mm. Elle adopte un contrôle PLC avancé et un fonctionnement intuitif sur écran tactile HMI,l'équipement réalise une régulation de vitesse sans pas, compte de tours précis et réglage des paramètres en un clic, réduisant considérablement la difficulté d'exploitation et améliorant la cohérence de la production.Il assure une flexibilité, une exploitation industrielle sûre et à long terme.
Caractéristiques clés et avantages techniques
-
Compatibilité à double fil: entièrement applicable pour l'enroulement des fils plats et des fils ronds, supportant à la fois des matériaux en cuivre et en aluminium pour répondre aux divers besoins de production des transformateurs.
-
Guide du fil de servo de précision: un servo-moteur de 750 W entraîne le guide de fil pour un mouvement transversal stable; l'écart de propagation minimum atteint 0,01 mm, assurant une disposition nette et uniforme de la bobine sans déviation du fil.
-
Fonctionnement à grande vitesse et stable: le moteur à enroulement principal de 2,2 kW prend en charge une vitesse réglable jusqu'à 200 tr/min. La régulation de vitesse sans pas permet une adaptation flexible de la vitesse pour différentes spécifications de fil.
-
Contrôle PLC + HMI intelligent: Système de commande numérique avec fonction de comptage précis à 5 chiffres assure des tours d'enroulement précis et un rendement du produit stable; le panneau d'écran tactile permet un réglage des paramètres simple et efficace.
-
Une conception humanisée et sûre: équipé d'un système pneumatique auxiliaire et d'un commutateur à pédale pour le fonctionnement mains libres, améliorant l'efficacité du travail et la sécurité opérationnelle dans la production en série.
-
Structure industrielle durable: le support triangulaire de la coque améliore la stabilité globale; la conception de hauteur centrale raisonnable s'adapte à divers appareils de bobine et environnements de production.
Détails rapides du produit
-
Puissance du moteur principal: 2,2 kW pour un enroulement à couple élevé stable
-
Vitesse maximale de fonctionnement: 200 tr/min.
-
Système de commande de base: commande intelligente PLC + écran tactile HMI
-
Objet de traitement: fil plat et fil rond (cuivre / aluminium)
-
Système auxiliaire: système d'assistance pneumatique + commande de la pédale
-
Fonction de précision: comptage des tours précis à 5 chiffres
Paramètres techniques complets
Les spécifications suivantes sont les spécifications standard de la machine à enroulement à bobine de transformateur automatique ZPX400.Tous les paramètres techniques peuvent être personnalisés selon les exigences réelles du client en matière de production et de traitement des bobines.
|
Point de spécification
|
Données techniques
|
|
Hauteur du centre de la machine
|
900 mm
|
|
Structure de la queue
|
Supporteur triangulaire (port de charge stable)
|
|
Puissance du moteur de remontage
|
2.2kw
|
|
Plage de vitesse de travail
|
0 ~ 200 tours par minute
|
|
Mode de régulation de la vitesse
|
Régulation de la vitesse sans pas
|
|
Système de contrôle
|
Écran tactile PLC + HMI
|
|
Spécification maximale du fil plat
|
2.0 mm × 8.0 mm
|
|
Plage de diamètre du fil rond
|
Pour les pièces de rechange
|
|
Hauteur maximale de l'enroulement
|
400 mm
|
|
Diamètre de rotation maximal
|
500 mm
|
|
Propension minimale de propagation
|
0.01 mm (arrangement de fil de haute précision)
|
|
Fonction de comptage
|
Nombre précis de 5 chiffres
|
|
Compte de la portée du virage
|
0 à 9999,9 tours
|
|
Puissance du moteur de guidage par fil
|
Servo moteur de 750 W
|
|
Longueur transversale du guide de fil
|
400 mm
|
Portée d'application
La machine de remontage automatique de bobine ZPX400 est largement utilisée pour remontage de différentes bobines de transformateurs, y compris les transformateurs de puissance, les transformateurs de distribution, les transformateurs électroniques et les bobines d'inductivité.Il convient à l'enroulement de précision par lots de fils plats et ronds en cuivre/aluminium, servant d'équipement de traitement de base fiable pour les entreprises de transformation.
Questions fréquentes
Q: Quels types de fils peut traiter cette machine à enroulement?R: Il prend en charge les fils ronds et plats en cuivre et en aluminium, couvrant un diamètre de fil rond de 0,3 à 4,0 mm et une taille de fil plat maximale de 2,0 × 8,0 mm.
Q: La vitesse d'enroulement est-elle réglable?R: Oui, il adopte une régulation de vitesse sans pas avec une plage réglable de 0 à 200 tr / min, correspondant à différentes épaisseurs de fil et aux exigences du processus d'enroulement.
Q: La machine peut-elle assurer une disposition soignée des fils?R: Équipé d'un système de guidage de fil servo de 750 W avec une inclinaison minimale de 0,01 mm, il réalise une disposition de fil ultra-précise et un enroulement uniforme de bobine.
Mots clés de base
machine automatique de remontage de bobine de transformateur, remontage de fil de cuivre, remontage de fil d'aluminium, remontage de bobine de transformateur avec guide de fil, remontage de bobine à commande PLC
