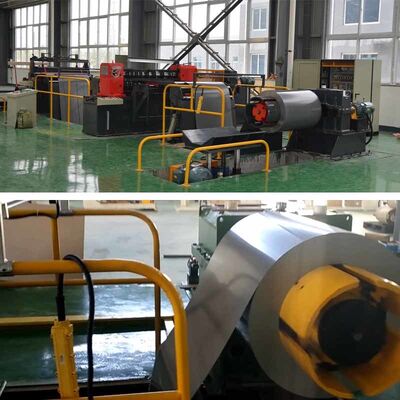

Machine de refendage automatique de tôle d'acier au silicium

Présentation du produit

LeMachine de refendage automatique des noyaux ZJX1250est une solution professionnelle robuste conçue pour la découpe longitudinale de haute précision des tôles d'acier au silicium.

Cette ligne de refendage haute performance est principalement utilisée pour transformer de larges bobines d'acier au silicium en bandes multi-flans de différentes largeurs. Ces bandes découpées avec précision sont des matières premières essentielles pour la fabrication des composants du noyau du transformateur, notammentpieds extérieurs, pieds centraux, empiècements supérieurs et empiècements inférieurs. Doté d'une automatisation avancée et d'une interface conviviale, le ZJX1250 augmente considérablement l'efficacité de la production tout en garantissant une qualité de bord irréprochable.

Principales caractéristiques et avantages

• Multi-refendage haute efficacité :Equipé de6 jeux de couteaux premiumen standard, le système peut refendre jusqu'à 5 bandes simultanément en un seul passage.

• Outillage évolutif et flexible :Le nombre de couteaux peut être facilement augmenté ou ajusté sur demande pour produire des bandes plus étroites et répondre à divers besoins de production.

• Contrôle de vitesse variable :La vitesse de refendage est entièrement réglable, permettant aux opérateurs d'optimiser le débit en fonction de l'épaisseur du matériau et des exigences opérationnelles.

• Qualité de bord supérieure :Offre des coupes nettes avec une hauteur de bavure minimale de≤0,02 mm, préservant les propriétés magnétiques de l'acier au silicium.

• Automatisation robuste :Conçu pour une automatisation élevée, minimisant le travail manuel depuis le chargement de la bobine jusqu'au rembobinage final, garantissant ainsi une sécurité et une disponibilité maximales.

Configuration du système et composants principaux

La ligne de refendage d'acier au silicium ZJX1250 intègre 8 modules robustes pour un flux de travail fluide :

1. Chargement et déchargement du wagon à bobines (chariot) :Pour une manipulation sûre et efficace des bobines lourdes.

2. Dérouleur (Dérouleur) :Maintient et alimente en toute sécurité les bobines d'acier principales.

3. Plate-forme de réception de matériaux :Assure un guidage initial fluide de la feuille.

4. Dispositif de guidage mobile :Aligne la feuille avec précision avant d'entrer dans la tête de refendage.

5. Dispositif de refendage de précision :Ensemble d'arbre de coupe de haute précision pour des largeurs de bande précises.

6. Enrouleur / Enrouleur :Réenroule étroitement les bandes fendues en bobines individuelles et soignées.

7. Station hydraulique et système pneumatique :Fournit une pression puissante et stable pour les opérations intensives.

8. Armoire de commande électrique et console opérateur :Système PLC centralisé pour une synchronisation transparente des lignes.

Spécifications techniques

Note:Les spécifications répertoriées ci-dessous représentent notre configuration standard du ZJX1250. Des modifications personnalisées concernant la capacité, la vitesse et les configurations de coupe sont disponibles pour correspondre à vos normes de production spécifiques.
