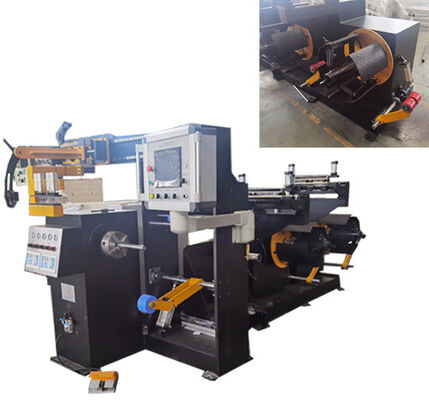

Machine automatique de remontage de feuilles pour bobines de transformateurs avec feuille de 300 mm de largeur et deux décoillages de feuille
Vue d'ensemble du produit de la machine de laminage BRJ300-2
Notre machine à enrouler les feuilles de transformateur entièrement automatique est conçue pour enrouler de haute précision les bobines de feuilles de transformateur d'une largeur de feuille allant jusqu'à 300 mm.La machine de laminage est équipée de deux décoilsers à feuille et de deux décoilsers à papier isolant., ce qui permet le remontage synchrone de deux couches de feuille et de deux couches de papier isolant à la fois.
En utilisant une technologie de soudage TIG avancée, la machine d'enroulement de feuille assure des joints de feuille solides, propres et hautement conducteurs,le rendant idéal pour la fabrication de bobines de transformateurs basse et moyenne tensionGrâce à son système de contrôle intelligent, son haut niveau d'automatisation et ses performances stables, cette machine d'enroulement améliore considérablement la productivité.réduit les coûts de main-d'œuvre et assure une qualité constante de l'enroulement.
La machine à enroulement de feuille est largement utilisée par les fabricants de transformateurs qui recherchent la précision, l'efficacité et la répétabilité dans la production de bobines de feuille.
Caractéristiques clés de la machine de laminage BRJ300-2
* Largeur maximale du film jusqu'à 300 mm
* Enroulement simultané de deux couches de feuille et de deux couches de papier isolant
* Système de soudage TIG pour une résistance et une conductivité supérieures des joints
* PLC intelligent + contrôle par écran tactile
* haute précision de régulation de la tension pour un enroulement lisse
* Système d'alignement automatique des bords
* Efficacité de production élevée et dépendance réduite de la main-d'œuvre
* Convient pour l'enroulement de feuilles de cuivre et d'aluminium
Spécifications techniques de la machine de laminage BRJ300-2
| Titre |
Les spécifications |
| Largeur maximale du film |
300 mm |
| Matériau de feuille |
Coiffure en cuivre ou en aluminium |
| Épaisseur du film |
0.2 - 3,0 mm |
| Isolation en largeur de papier |
320 mm |
| Vitesse de remontage |
0 à 35 tr/min (régulation de vitesse à fréquence variable) |
| Méthode de soudage |
TIG soudage |
| Numéro de décoiler |
2 séries |
| Détenteur de papier isolant |
2 séries |
| Énergie |
Pour les appareils à commande numérique, le réglage de l'alimentation doit être effectué à l'aide d'un régulateur. |
Applications de la machine de laminage de feuille BRJ300-2
Cette machine automatique d'enroulement de feuilles est conçue pour les fabricants qui produisent:
* Transformateurs de distribution
* Transformateurs de puissance
* Transformateurs à sec
* Transformateurs à résine moulée
* Transformateurs d'énergie renouvelable
* bobines de transformateurs industriels et électriques
Il est particulièrement adapté aux usines qui souhaitent passer d'un enroulement manuel ou semi-automatique à une solution entièrement automatisée.
Principe de fonctionnement de la machine de laminage BRJ300-2
La machine d'enroulement des feuilles alimente deux rouleaux de feuilles métalliques à partir de décoillages indépendants tout en fournissant simultanément deux rouleaux de papier isolant.
Pendant le fonctionnement:
1La feuille et l'isolation sont réglées par tension indépendamment.
2Le système d'alignement automatique maintient les matériaux parfaitement centrés.
3Les couches sont enroulées de façon synchrone sur le mandrin selon des paramètres prédéfinis.
4Lorsqu'il est nécessaire de relier les feuilles, l'unité de soudage TIG effectue un soudage précis.
5Le système PLC contrôle la vitesse et les actions.
Comment choisir le bon modèle
Lorsqu'ils choisissent une machine à enrouler des feuilles, les clients doivent tenir compte de ce qui suit:
1Largeur maximale du film
Choisissez un modèle qui couvre votre plus grand besoin de bobine de transformateur.
Ce modèle prend en charge une largeur de feuille allant jusqu'à 300 mm, idéal pour la plupart des bobines de transformateurs basse tension.
2. Nombre de couches de feuille
Si vous avez besoin d'une productivité plus élevée et d'un enroulement multicouche, la configuration à double feuille offre un avantage majeur.
3. Technologie de soudage
Le soudage TIG est recommandé pour les clients qui ont besoin:
* Conductivité électrique plus élevée
* Joints de soudage plus résistants
* Surface de soudage plus propre
4. Volume de production
Pour les lignes de production de transformateurs de taille moyenne à grande, un modèle entièrement automatique réduit considérablement les coûts de main-d'œuvre et améliore la cohérence.
Nos ingénieurs peuvent fournir une configuration personnalisée en fonction de vos exigences.
Pourquoi choisir notre machine
* Plus de 15 ans d'expérience dans la fabrication d'équipements d'enroulement
* Machines exportées vers plus de 30 pays
* Assistance technique sur mesure
*Fourniture rapide de pièces détachées
* Assistance technique à long terme
Nous aidons les fabricants de transformateurs à augmenter leur capacité de production tout en assurant la précision, la répétabilité et la fiabilité.
Questions fréquentes
Q1: La machine peut-elle enrouler à la fois du cuivre et de l'aluminium?
La machine est conçue pour le cuivre et l'aluminium.
Q2: Une formation de l'opérateur est-elle requise?
Oui, mais c'est très facile à utiliser.
Q3: La machine peut-elle être personnalisée?
La tension, la taille de la bobine, le type de mandrin et les fonctions supplémentaires peuvent être personnalisés.
Q4: Quelle méthode de soudage est utilisée?
La machine utilise le soudage TIG, fournissant des joints de soudage solides et propres.
Q5: Quelles informations sont nécessaires pour un devis?
Veuillez fournir:
* Largeur et épaisseur maximales de la feuille
* Diamètre intérieur et extérieur de la bobine
* Hauteur de la bobine
Nos ingénieurs vous recommanderont la solution la plus appropriée.
Obtenez un devis aujourd'hui
Vous cherchez à améliorer l'efficacité de votre transformateur?
Contactez-nous dès maintenant pour obtenir une consultation technique et un devis sur mesure.
