Deux décoillages de feuille de cuivre machine de remontage de feuille de cuivre avec système de contrôle PLC pour 1600 mm de largeur maximale de feuille

Machine d'enroulement de feuille de cuivre équipée de deux dérouleurs de feuille pour l'industrie, fournissant une alimentation stable en feuille de cuivre et un enroulement précis

Introduction de la machine d'enroulement de feuille de cuivre BRJ1600-2

Machine d'enroulement de feuille de cuivreBRJ1600-2 estun type d'enrouleur de feuille robuste pour l'enroulement de bobines de transformateur et d'autres produits similaires. La machine d'enroulement de feuille peut être utilisée pour enrouler une feuille d'une largeur maximale de 1600 mm. Avec deux dérouleurs de feuille et deux dérouleurs de papier isolant, la machine d'enroulement de feuille de cuivre peut être utilisée pourenrouler une ou deux couches de feuille et une ou deux couches d'isolationpapier. Avec une unité de soudage TIG, la machine d'enroulement de feuille de cuivre peut souder la feuille et la barre omnibus ensemble. Avec le système de contrôle PLC et l'IHM, la machine d'enroulement de feuille de cuivre se caractérise par un démarrage lent, un fonctionnement en douceur, une utilisation facile, etc.

Composants principaux de la machine d'enroulement de feuille de cuivre BRJ1600-2

1. Châssis principal, structure solide

2. Unité d'enroulement, entraînement par moteur de 30 kW

3. Dérouleur d'isolation, avec haute tension

4. Système de nettoyage, entraînement pneumatique

5. Système de coupe, entraînement pneumatique

6. Système d'ébavurage de la feuille

7. Système d'alignement des bords, détection photoélectrique

8. Unité de soudage automatique, TIG

9. Système de contrôle électronique

10. Système pneumatique

Paramètres techniques de la machine d'enroulement de feuille de cuivre BRJ1600-2

Les spécifications standard typiques de la machine d'enroulement de feuille de cuivre BRJ1600-2 sont indiquées ci-dessous et la machine d'enroulement de feuille de cuivre peut également être fabriquée sur demande.

9999.9

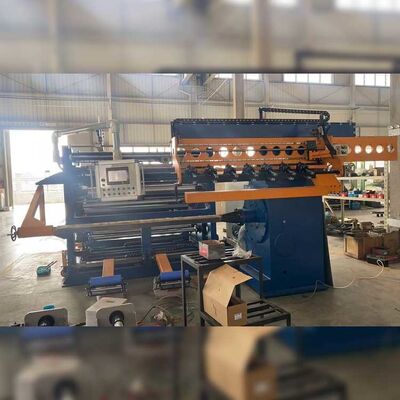

Fig 1 : Vue de face de la machine d'enroulement de feuille de cuivre BRJ1600-2
