Machine à découper les feuilles de silicium en acier

Fendeuse de tôles d'acier au silicium - Machine de refente automatique de noyaux

Descriptionde la machine de refente de noyaux ZJX1250

La machine de refente de noyaux ZJX1250 est un équipement de refente spécial pour la refente de tôles d'acier au silicium, qui permet d'obtenir des bandes d'acier au silicium de différentes largeurs. Les jambes et les culasses des noyaux de transformateurs et autres produits similaires peuvent être fabriqués avec ce type de bandes refendues. Le système de contrôle de la machine de refente de noyaux est basé sur un automate programmable (PLC). Avec le PLC et l'IHM (Interface Homme-Machine), la machine de refente de noyaux peut être utilisée très facilement.

Détailsrapidesde la machine de refente de noyaux ZJX1250

• Plage d'expansion du dérouleur Ø470 ~ 520mm
• Largeur de coupe 500 ~ 1250 mm
• Épaisseur de coupe 0,15 ~ 0,6 mm
• Vitesse d'alimentation 120 m/min
• Puissance 46 kW
• Garantie d'un an

Principauxcomposantsde la machine de refente de noyaux ZJX1250

1. Chariot pour le chargement et le déchargement des matériaux

2. Dérouleur

3. Récepteur de matériau

4. Dispositif de guidage mobile

5. Dispositif de refente

6. Tendeur

7. Enrouleur

8. Centrale hydraulique et système pneumatique

9. Armoire de commande électrique et console

Principauxparamètresde la machine de refente de noyaux ZJX1250

Les spécifications standard typiques de la machine de refente de noyaux ZJX1250 sont indiquées ci-dessous et la machine de refente peut également être fabriquée sur demande.

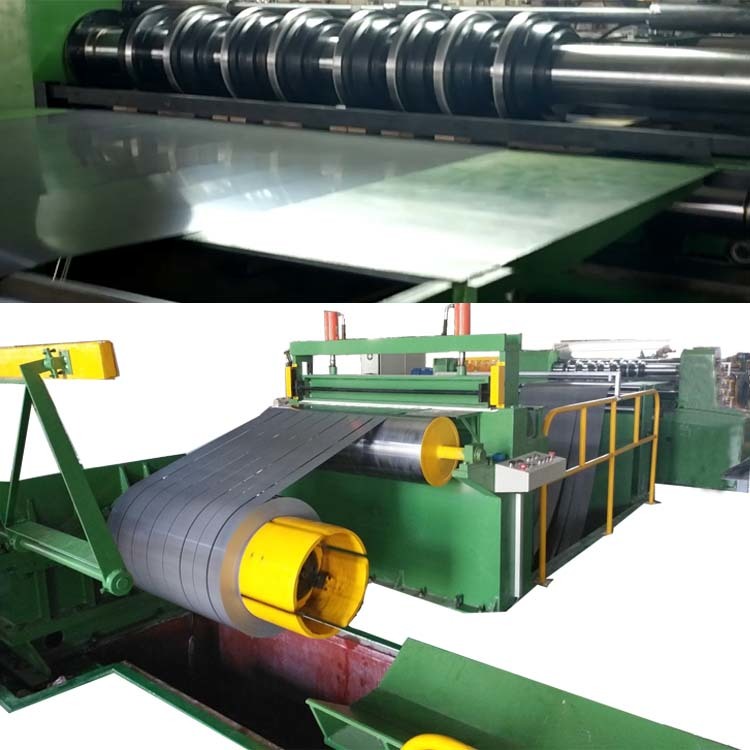

Fig 1 : Vue de face de la machine de refente de noyaux ZJX1250

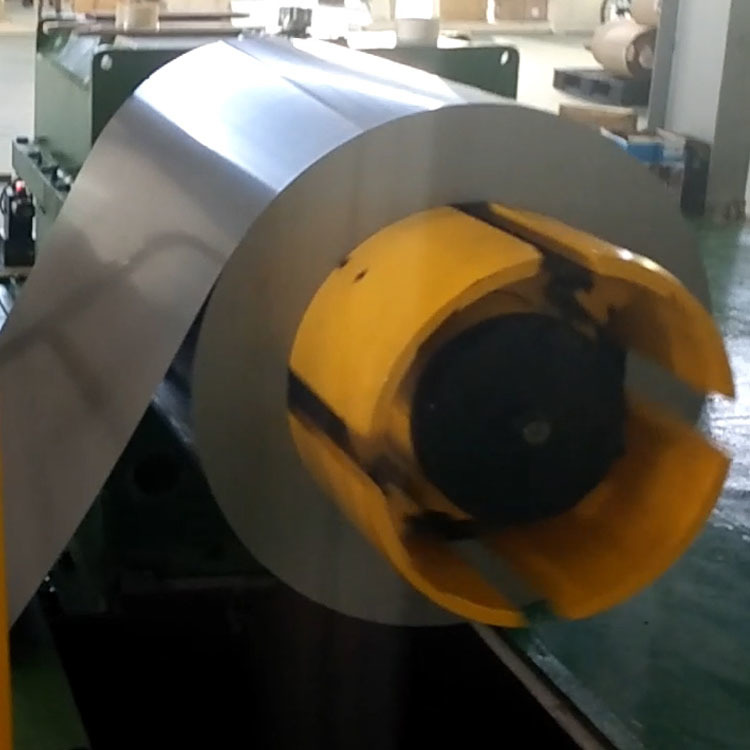

Fig 2 : Enrouleur de la machine de refente de noyaux ZJX1250
