Machine à souder en aluminium et en cuivre à conducteur automatique avec soudage à pression froide et décoiler de feuille
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | machine à enrouler des feuilles | Fonction: | un conducteur de bobine de feuille |
|---|---|---|---|
| Épaisseur du film: | 0,2 | 3.0mm | Decoiler d'aluminium: | 1 série |
| soudage: | soudage par pression à froid | Moteur: | 5.5 kW |
| Couleur de la machine: | selon la demande | Durée de garantie: | 12 mois |
| Mettre en évidence: | Machine automatique de remontage de feuilles de cuivre,Machine à enrouler la feuille de conducteur,Machine à enrouler des feuilles d'aluminium |
||
Machine de laminage automatique de feuille d'aluminium et de feuille de cuivre à conducteur
Définitiond'une épaisseur n'excédant pas 1 mm
La bobineuse automatique de feuille de cuivre BRJ200 est une bobineuse de feuille de cuivre professionnelle pour l'enroulement de bobines de transformateurs et d'autres produits similaires.Ce type de machine à enroulement de feuille est fourni avec un décoiler de feuilleAvec deux décoilsers de papier isolant, la machine de laminage de papier de cuivre peut enrouler une ou deux couches de papier isolant à la fois.autres appareils pour la fabrication des produits du n° 3901La machine de soudage est entraînée par un servo-moteur, ce qui garantit la précision de toutes les actions de la machine.La machine à enroulement de feuille est équipée d'un système de commande PLC. Avec HMI, la machine de remontage de feuille de cuivre peut être utilisée facilement.
Le principalcles opposantsd'une épaisseur n'excédant pas 1 mm
1- Le cadre principal.
2. Décoiler du conducteur de feuille
3. Roller
4. Unité de remontage
5Décoiler d'isolation
6Capteur photoélectrique
7. Unité de soudage par pressage à froid
8Unité pneumatique
Le secteur privéples paramètresd'une épaisseur n'excédant pas 1 mm
Les spécifications standard typiques de la machine de remontage de feuilles de cuivre BRJ200 sont indiquées ci-dessous et la machine de remontage de feuilles de cuivre peut également être fabriquée sur demande.
| Largeur maximale de la feuille: | 200 mm |
| OD en bobine finie (à l'exclusion de la barre de bus ): | Ø 600 mm |
| OD en bobine finie (incluant la barre de bus ): | Ø 700 mm |
| Forme de la bobine finie: | Cercle, ovale et rectangle, etc. |
| Matériau du conducteur: | bandes en cuivre ou en aluminium |
| Épaisseur de la feuille: | 0.2 ~ 2,0 mm |
| Al Épaisseur du film: | 0.3 ~ 3,0 mm |
| Identifiant du matériau de la feuille: | Ø 500 mm |
| Matériau de feuille OD.: | Ø 1000 mm, maximum |
| Numéro de décoiler: | 1 pièces |
| Longueur du décoiler: | 250 mm |
| Dimension d'élargissement du décoiler: | Ø 420 à 520 mm |
| Poids maximal de la bobine: | 750 kg |
| Mode de rectification: | Détection photoélectrique |
| Numéro de décoiler en papier isolant: | 1 jeu |
| Coil de papier isolant OD.: | Ø 400 mm, maximum |
| Identifiant de la bobine de papier isolant: | Ø 76 mm |
| Largeur du décoiler d'isolation | 250 mm |
| Pour les pièces de rechange, les pièces de rechange doivent être placées à l'avant de l'écran. | Extensible (action pneumatique ouverte/close) |
| Vitesse de remontage: | Pour les véhicules à moteur électrique |
| Puissance de remontage du servomoteur: | 5.5 kW |
| Appareil de soudage: | Soudage à froid |
| Système de contrôle: | PLC |
| Interface de fonctionnement: | Écran tactile |

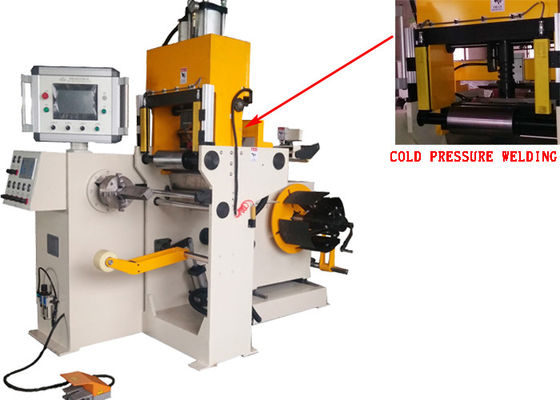

Figure 1: Vue complète de la machine de laminage de feuille de cuivre BRJ200
Figure 2: Vue arrière de la machine de laminage de feuille de cuivre BRJ200
