Machine de remontage de bobine de transformateur à fil plat rond professionnel

Machine de remontage de câble à transformateur d'huile à bobine

Définitionde la machine de laminage à bobine à transformateur ZPX250

La machine à enrouler les bobines transformatrices ZPX250 est un enrobageur de fil spécial.Ce type de machine à enroulement de petite bobine programmable de l'industrie électrique est principalement utilisé pour enrouler une petite bobine d'une hauteur maximale de 250 mm et d'un diamètre extérieur maximal de 400 mm. La fonction programmable fournit à la machine de nombreuses fonctions. La machine de remontage de bobine de transformateur est équipée de:

• moteur de remontage principal,
• guide de câble,
• écran tactile,
• une pédale de pied
• PLC
• VFD

Le principalfLes espècesd'une hauteur n'excédant pas 10 mm

• Démarrage lent, lorsque la machine commence à fonctionner, la vitesse de rotation est très lente pour la sécurité, après plusieurs secondes, généralement 0-5 secondes, qui peut être préréglé, la vitesse de rotation atteindra la vitesse normale
• Fonctionnement en douceur, cadre soudé en acier solide garantit le bon fonctionnement de la machine
• Automatisation élevée, avec système de contrôle basé sur PLC, cette machine de remontage peut fonctionner automatiquement après la saisie des paramètres pertinents
• Fonctionnement complet, haute automatisation garantit la machine avec de nombreuses fonctions
• Facile à utiliser, interface conviviale rend le fonctionnement très facile

Le secteur privéples paramètresd'une hauteur n'excédant pas 10 mm

Les spécifications standard typiques du ZPX250 sont indiquées ci-dessous et la machine de remontage à bobine de transformateur peut également être fabriquée sur demande.

• Hauteur du centre 900 mm
• Le centre en direct de Tailstock
• Puissance du moteur 2,2 kW
• Le fil plat maximum est de 5,0x12,0 mm
• Fil rond Ø0,3 ~ 5,0 mm
• Hauteur maximale de la bobine finie 250 mm
• Diamètre extérieur maximal de la bobine finie de 400 mm
• Étendue minimale de propagation 0,01 mm
• Je compte 0 à 9999.9

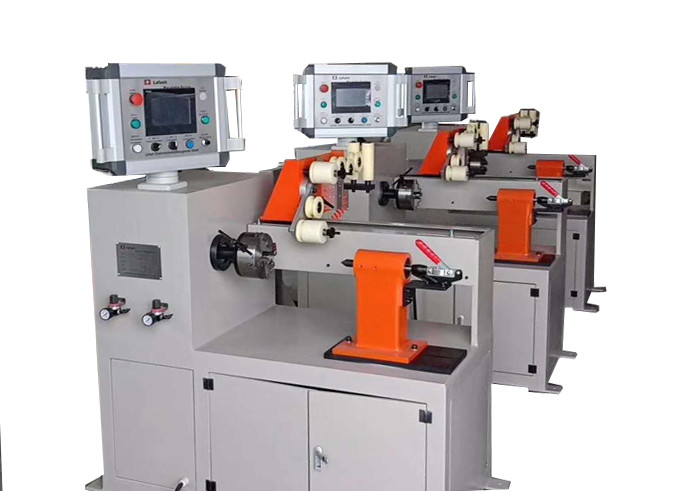

Figure 1: Vue complète de la bobineuse automatique ZPX250


Figure 2: Le guide de fil de la machine automatique de bobinage de bobine ZPX250
