Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | bobineuse de transformateur | Utilisation: | bobine de enroulement de fil |
|---|---|---|---|
| Fil rond: | Φ 0,3 à 5,0 mm | Max. fil plat: | 5x12mm |
| Type de fil: | fil de cuivre ou en aluminium | Couleur: | selon la demande |
| Vitesse de rotation: | 0 ~ 90 tours par minute | Garantie: | 1 année |
| Mettre en évidence: | la bobineuse automatique de transformateur,Machine de remontage de bobines de transformateur de fil de cuivre,Machine à enroulement de bobine de transformateur de distribution |
||
Machines à enrouler du fil de cuivreAutomatiqueDistributionTransformateurMachine à enroulement de bobine
Description de la machine à enroulement à bobine de transformateur ZPX1400
La machine de remontage de bobines de transformateur ZPX1400 est un équipement de remontage lourd, qui peut remonter différentes spécifications de bobines. Les bobines enroulées peuvent être utilisées dans les transformateurs et autres produits similaires.La machine à enroulement de bobine de transformateur adopte une technologie de pose automatique de fil et un mode entraîné par un moteur servoAvec un moteur de 7,5 kW, l'arbre d'enroulement fournit suffisamment de couple pour faire tourner le fil de cuivre ou d'aluminium.Un potentiomètre sur la carte est utilisé pour régler la vitesse de rotation de la machine d'enroulement de bobine de transformateurLa direction de rotation de l'arbre d'enroulement peut être commutée par la pédale de pied. L'écran tactile coloré est utilisé pour fournir une interface conviviale pour saisir tous les paramètres.La machine à enroulement de bobine de transformateur présente un démarrage lent, fonctionnement en douceur, couple élevé et automatisation élevée, etc.
Principaux composantsd'une hauteur n'excédant pas 50 cm3ZPX1400
1- Le cadre principal.
2. Unité de remontage
3Unité de pose automatique de fil
4Décoiler d'isolation
5Système de commande électronique
6Système pneumatique
Paramètres techniquesd'une hauteur n'excédant pas 50 cm3ZPX1400
Les spécifications standard typiques de la bobineuse ZPX1400 sont indiquées ci-dessous, mais la bobineuse à transformateur peut également être fabriquée sur demande.
| Hauteur du centre: | 900 mm |
| Longueur de l'arbre: | Unité de mesure |
| Largeur transversale: | Pour les véhicules à moteur |
| Puissance du moteur principal: | 7.5 kW |
| Vitesse de remontage: | 0 ~ 90 tours par minute |
| Taille du fil plat: | 5 x 12 mm |
| Diamètre du fil rond: | Ø0,3 à 5,0 mm |
| Max. surdose en rotation: | Pour les véhicules à moteur |
| Capacité de chargement maximale: | 700 kg |
| Le pas de diffusion: | Min. 0,01 mm |
| Mode de comptage: | Compte à 5 chiffres |
| Compte de la portée de virage: | 0 à 9999.9 |

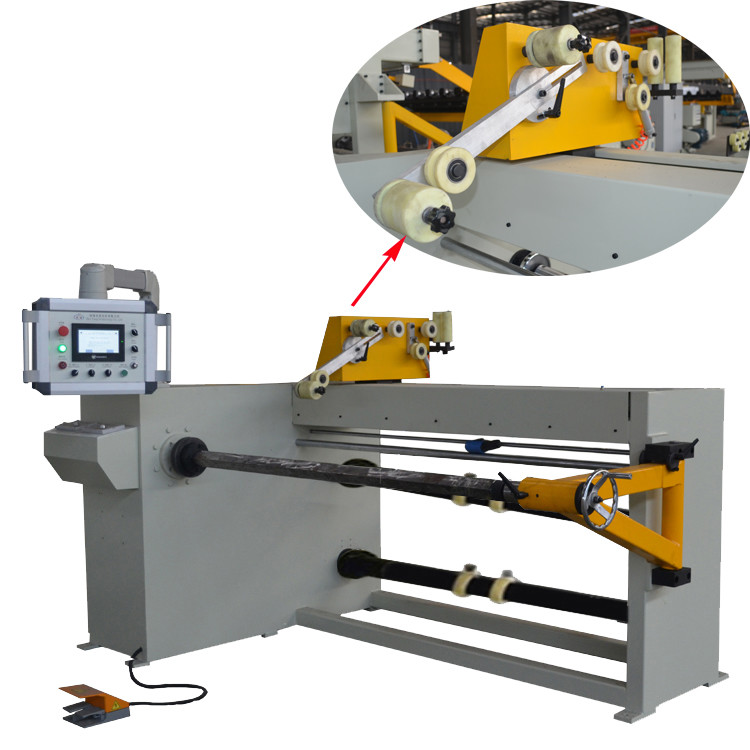

Figure 1: Vue frontale de la machine de remontage à bobine de transformateur ZPX1400
Figure 2: Le support triangulaire de la machine de remontage de bobine de transformateur ZPX1400
