Machine de remontage de bobine de transformateur immergée dans l'huile HV et LV

L'huile de remontage HV et LV immergée Machines à enroulement de bobine de transformateur

Définitiond'une hauteur n'excédant pas 10 mm

La machine de remontage de bobines de transformateur ZPX1200 est une remontageuse professionnelle de fil de cuivre ou d'aluminium lourd et est principalement utilisée pour remonter des bobines de transformateur immergées dans de l'huile et d'autres produits similaires.La machine de remontage à bobine de transformateur est avec une largeur de remontage maximale de 1200 mm. La machine de remontage de bobine de transformateur est équipée d'un guide de fil pour poser le fil. Un servo-moteur est utilisé pour entraîner le guide de fil, ce qui garantit la précision et la fiabilité.Avec HMI et système de commande PLC, la machine de remontage de bobine de transformateur peut être utilisée très facilement.

Principaux composantsd'une hauteur n'excédant pas 50 cm3ZPX1200

1- Le cadre principal.

2. Unité de remontage

3Unité de pose automatique de fil

4Décoiler d'isolation

5Système de commande électronique

6Système pneumatique

Paramètres techniquesd'une hauteur n'excédant pas 50 cm3ZPX1200

Les spécifications standard typiques de la machine de remontage à bobine à transformateur ZPX1200 sont présentées ci-dessous, mais la machine de remontage à bobine peut également être fabriquée sur demande.

Hauteur du centre: 900 mm

Longueur de l'arbre d'enroulement: 1500 mm

Largeur maximale de l'enroulement: 1200 mm

Puissance de remontage: 5,5 kW

Vitesse d'enroulement: 0 ~ 80 tr/min

Taille maximale du fil plat: 5 x 12 mm

Diamètre du fil rond: Ø0,3 à 5,0 mm

Max. D.O. de la bobine finie: Ø800 mm

Capacité de chargement maximale: 700 kg

Mode de comptage: comptage à 5 chiffres,

Pour le calcul de la portée de virage: 0 ~ 9999.9

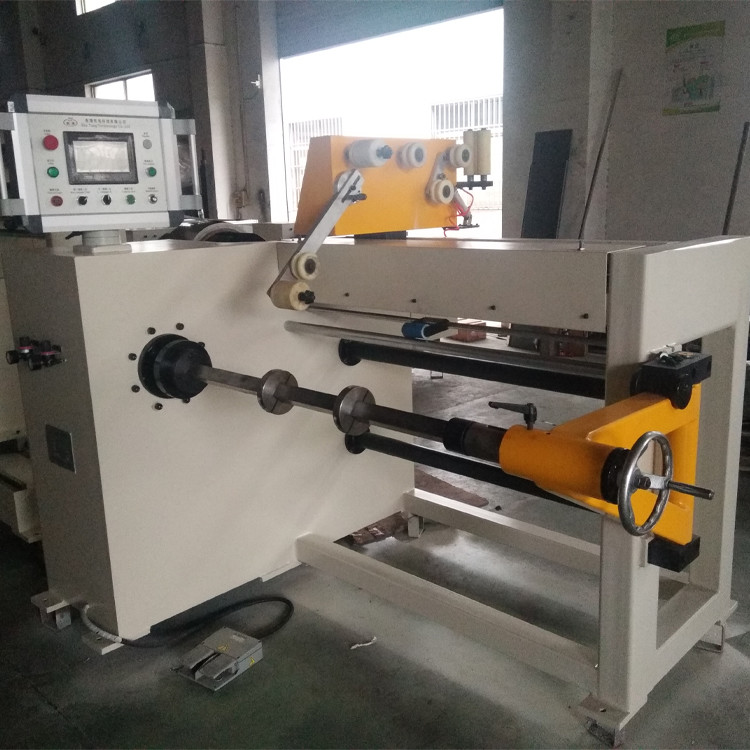

Figure 1: Vue frontale de la machine à enroulement à bobine de transformateur ZPX1000

Figure 2: Le guide de câble de la machine de remontage à bobine de transformateur ZPX1000
