Description de la machine de laminage de feuille de cuivre BRJ800-2-2

La machine d'enroulement de feuilles de cuivre BRJ800-2-2 est un équipement professionnel utilisé dans le processus de fabrication de réacteurs électriques et d'autres produits similaires.La machine à enroulement de feuilles de cuivre est conçue pour enrouler des feuilles de cuivre ou d'aluminium pour fabriquer des bobines pour réacteurs et autres produits similairesCe type de machine à enroulement de feuilles de cuivre adopte des servo-moteurs pour entraîner la machine, ce qui peut garantir la précision de l'action de la machine.la machine de remontage de feuille de cuivre peut enrouler deux couches de feuille de cuivre ou d'aluminium et deux couches de papier isolant. En outre, les fonctions de la machine d'enroulement de feuille de cuivre peuvent être personnalisées selon les besoins. La machine d'enroulement de feuille de cuivre présente une automatisation élevée, un couple élevé, un fonctionnement facile, etc.

Le principalcles opposantsd'une épaisseur n'excédant pas 1 mm

• Cadre principal: le cadre est soudé avec de l'acier, qui est très résistant;
• Découler: ce type de machine à enroulement est équipé de deux découlants.
• Rouleau de pressage: le rouleau de pressage est destiné à alimenter la feuille avant l'enroulement et à la presser après l'enroulement;
• Unité d'enroulement: deux servo-motors de 5,5 kW sont utilisés pour enrouler la feuille;
• Décoiler isolant: 2 pièces;
• Système d'alignement des bords: un capteur photoélectrique est utilisé pour l'alignement des bords;
• Unité de soudage automatique: TIG.
• Unité pneumatique: fournissant une force pour le freinage et le rouleau de pression, etc.
• Système de commande électrique: comprenant PLC, VFD et autres composants électriques LV.
• Pédale de pied: peut être utilisée pour changer la direction de rotation de l'arbre d'enroulement.

Le secteur privéples paramètresd'une épaisseur n'excédant pas 1 mm

Les spécifications standard typiques du BRJ800-2-2 sont indiquées ci-dessous, cependant, la machine d'enroulement de feuille peut également être fabriquée comme demandé.

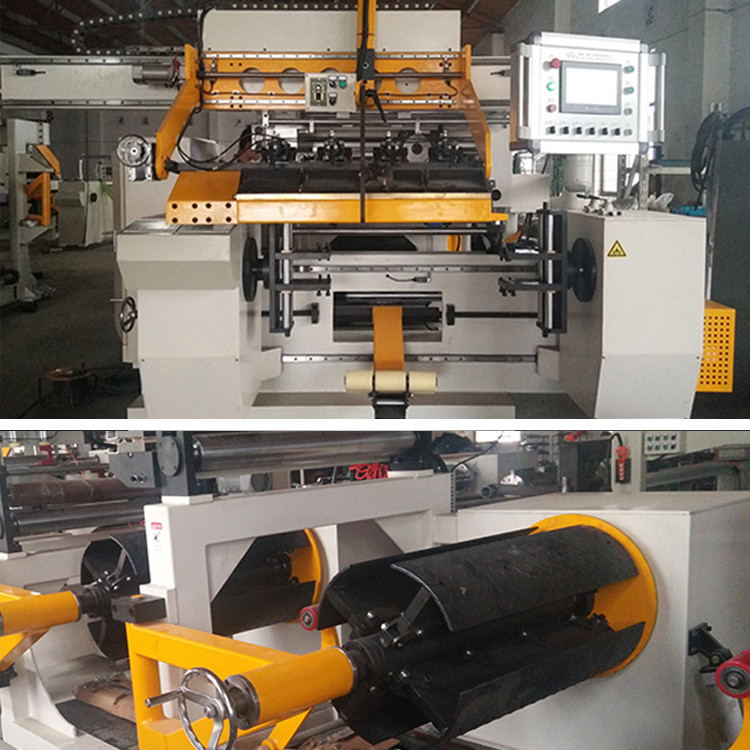

Figure 1: Vue frontale de la machine de laminage de feuille de cuivre BRJ800-2-2

Figure 2: Vue arrière de la machine de remontage de feuille de cuivre BRJ800-2-2
