| Nom de machine: | éolienne d'aluminium de transformateur | Fonction: | bobine de enroulement d'aluminium |
|---|---|---|---|
| Épaisseur d'aluminium de Cu: | 0,2 | 2.0mm | Épaisseur de feuille d'aluminium: | 0,3 | 3.0mm |
| Système de contrôle: | PLC | système d'affichage: | Écran tactile |
| Max. Width: | 600mm | Vitesse: | 0 ~ 26 tr/min |
| Puissance: | 11kw | Garantie: | 1 an |
| Mettre en évidence: | Éolienne de feuille de cuivre 600 mm de largeur,Éolienne automatique de soudage TIG,Éolienne de feuille de cuivre 600 mm |
||
Éolienne de feuille de cuivre : largeur maximale de 600 mm, soudage TIG, vitesse de 0 à 26 tr/min
Description de la bobineuse de feuille de cuivre BRJ600-2
La bobineuse de feuille de cuivre BRJ600-2 est un type d'équipement de fabrication de bobines de transformateur automatique avec à la fois une feuille de cuivre et une feuille d'aluminium.La bobineuse de feuille de cuivre est principalement utilisée pour fabriquer des bobines de transformateur en résine coulée ou d'autres produits similaires.La bobineuse de feuille de cuivre est dotée de deux dérouleurs de feuille et de deux dérouleurs de papier isolant, ce qui permet à la bobineuse de feuille de cuivre d'enrouler une ou deux couches de feuille et une ou deux couches de papier isolant à la fois.La bobineuse de feuille de cuivre peut enrouler la feuille avec une largeur maximale de 600 mm.Avec l'unité de soudage TIG, la bobineuse de feuille peut souder la feuille et la barre omnibus ensemble.Avec un écran tactile et un système de contrôle PLC, il est très facile d'utiliser l'enrouleuse de film.L'enrouleuse de feuille d'aluminium présente un démarrage lent, un fonctionnement en douceur, un couple élevé, etc.
Rapideddétails de bobineuse de feuille de cuivre BRJ600-2
Techniquepparamètresde bobineuse de feuille de cuivre BRJ600-2
Les spécifications standard typiques de la bobineuse de feuille de cuivre BRJ600-2 sont indiquées ci-dessous, cependant, la machine peut être fabriquée sur demande.
| Largeur feuille : | 200 ~ 600 mm |
| Diamètre extérieur maximal de la bobine finie : | 800mm |
| Forme de bobine finie : | ovale, cercle et rectangulaire, etc. |
| Matériau de la feuille conductrice OD. : | 1 000 mm, maximum |
| ID du matériau de la feuille conductrice : | 500mm |
| Numéro de dérouleur d'aluminium : | 2 pièces |
| Longueur du dérouleur d'aluminium : | 650mm |
| Taille du mandrin d'enroulement : | 80×80×950mm |
| Pouvoir: | 11kw |
| Vitesse d'enroulement maximale : | 26 tours |
| Mode de soudage : | TIG |
| Numéro de dérouleur d'isolation : | 2 pièces |
| Max.Largeur du matériau d'isolation : | 650mm |
| Arbre de dérouleur d'isolation : | Extensible (action d'ouverture/fermeture pneumatique) |
| Chargeur de bande de fin de remplissage : | 6 pièces |
| Système d'alignement des bords : | Détection photoélectrique |
| Système de contrôle: | API |
| Interface utilisateur: | Écran tactile de 10 pouces (254 mm) |
| Gamme de tours de comptage : | 0 ~ 9999.9 |

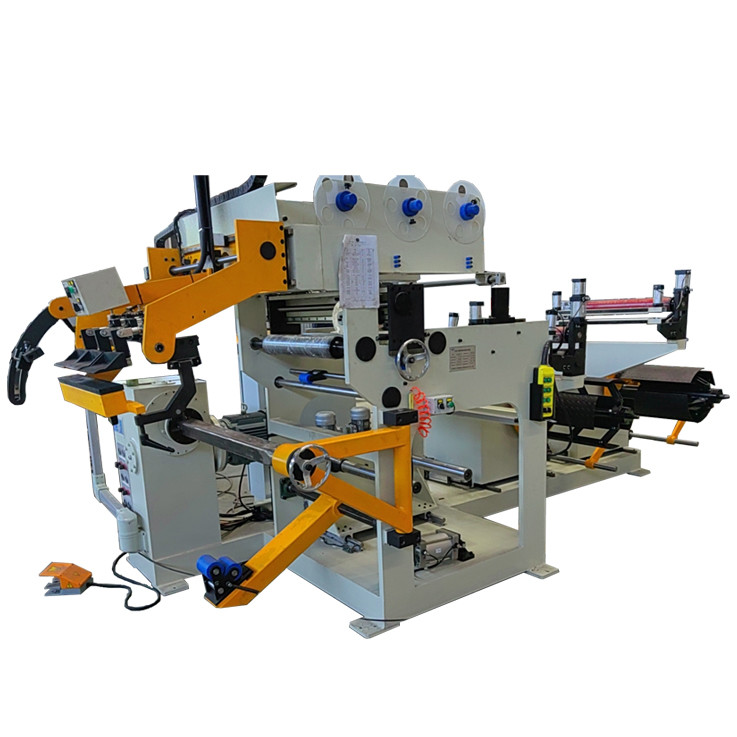

Fig 1 : Vue de face de la bobineuse de feuille de cuivre BRJ600-2
Fig 2: Dérouleur d'isolation de la bobineuse de feuille de cuivre BRJ600-2
