Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | bobineuse de transformateur | Application: | bobine de enroulement de fil |
|---|---|---|---|
| Conducteur Material: | fil de cuivre ou en aluminium | Type de fil: | fil plat ou rond |
| Affichage: | Écran tactile | Matériel: | Acier |
| Puissance: | 5.5KW | Vitesse: | 0 ~ 160 tr/min |
| Période de garantie: | 12 mois | Mode d'enroulement: | Manuel/automatique |
| Mettre en évidence: | Enrouleur automatique de câblage cuivre d'écran tactile,bobineuse de transformateur d'huile,bobineuse de transformateur 5.5KW |
||
La bobineuse automatique de transformateur d'huile d'enrouleur de fil de cuivre ZPX1000
Descriptionde bobineuse de transformateur ZPX1000
La bobineuse de transformateur ZPX1000 adopte des technologies de pose et de tension automatiques des fils.La bobineuse de transformateur ZPX1000, maquinas bobinadoras de transformadores, peut être utilisée pour enrouler différentes formes de bobines, telles que des bobines ovales, des bobines rondes, etc.Le fil de cuivre rond ou plat et le fil d'aluminium peuvent être enroulés par la bobineuse du transformateur.Les bobines de fil enroulé peuvent être utilisées pour fabriquer des transformateurs de type huile et d'autres produits similaires.Avec un moteur de 5,5 kW, la bobineuse de transformateur a un couple élevé.Avec le système de contrôle basé sur PLC, la bobineuse de transformateur a des fonctions riches pour répondre aux différents besoins.L'enrouleuse de bobine de transformateur se caractérise par un démarrage lent, un fonctionnement fluide, une automatisation élevée, des fonctions complètes et une force motrice puissante, etc.
Principalccomposantsde bobineuse de transformateur ZPX1000
1. Châssis en acier principal
2. Unité d'enroulement de fil
3. Unité de pose de fil automatique
4. Dérouleur d'isolation
5. Système de contrôle électronique
6. Système pneumatique
Techniquepparamètresde bobineuse de transformateur ZPX1000
Les spécifications standard typiques de la bobineuse de transformateur ZPX1000 sont présentées ci-dessous, cependant, elles peuvent être facilement modifiées à la demande.
| Hauteur centrale : | 900mm |
| Longueur de l'arbre : | 1300mm |
| Max.Largeur d'enroulement : | 1000mm |
| Puissance de bobinage : | 5.5Kw |
| Vitesse d'enroulement : | 0 ~ 160 tr/min |
| Régulation de vitesse : | régulation de la vitesse en continu |
| Max.Taille de fil plat : | 5X12mm |
| Diamètre du fil rond : | Φ0.3 ~ Φ5.0mm |
| Max.Bobine finie OD. : | 800mm |
| Max.Capacité de chargement: | 700 kg |
| Fonction de pose de fil automatique : | Min.pas de propagation 0,01 mm |
| Mode de comptage : | Comptage à 5 chiffres |
| Max.Nombre de tours préréglé : | 9999.9 |
| Gamme de tours de comptage : | 0 ~ 9999.9 |

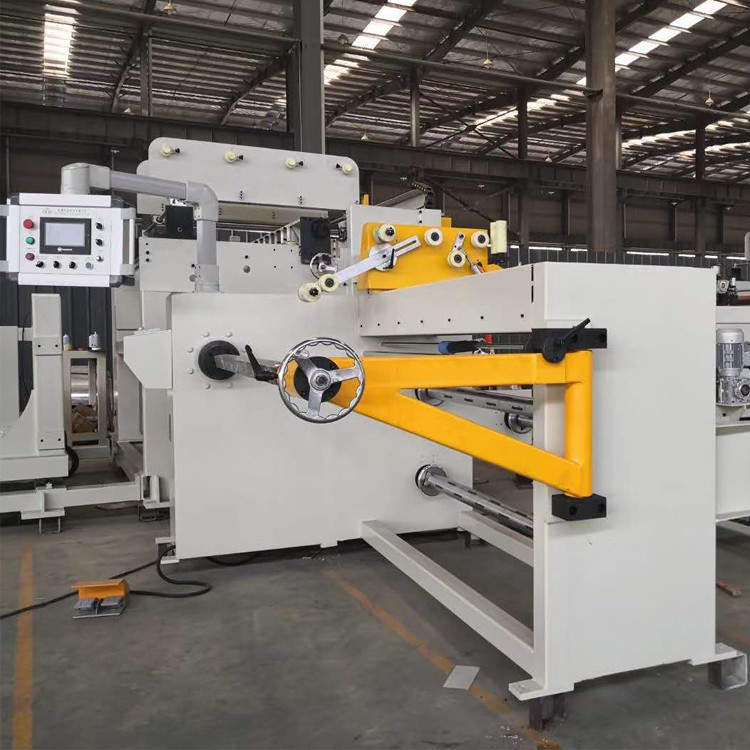

Fig 1 : Vue de face de la bobineuse de transformateur ZPX1000
Fig 2: Guide-fil de la bobineuse de transformateur ZPX1000 entraîné par un moteur séro
