Machine de fente en acier de bobine de silicium pour la fabrication de noyau de transformateur

Machine à refendre les bobines d'acier au silicium

Description de la machine à refendre les noyaux ZJX1250

La machine de refendage de noyau ZJX1250 est un équipement spécial pour le refendage de bobines d'acier au silicium, qui peut être utilisé pour fabriquer différentes largeurs de bandes.Ces bandes peuvent être coupées pour fabriquer les pattes extérieures, les pattes centrales et la culasse VN du noyau du transformateur.La vitesse de refendage de la machine à refendre les noyaux peut être ajustée.La machine à refendre est équipée de six ensembles de couteaux, qui peuvent couper cinq bandes à la fois.Cependant, les couteaux peuvent également être ajoutés à la demande pour fabriquer plus de bandes avec une largeur de bande plus petite.La machine à refendre présente une automatisation élevée, une opération facile, etc.

Rapideddétails de machine à refendre le noyau ZJX1250

• Dérouleur élargissant la gamme Ø470 ~ 520mm
• Largeur de feuille 500 ~ 1250 mm
• Épaisseur de feuille 0,15 ~ 0,6 mm
• 6 jeux de fraises
• Vitesse d'alimentation 120m/min
• Puissance moteur 46kw

Principalccomposantsde machine à refendre le noyau ZJX1250

1. Chariot pour le chargement et le déchargement du matériel

2. Dérouleur

3. Récepteur de matériel

4. Dispositif de guidage mobile

5. Dispositif de refendage

6. Enrouleur

7. Station hydraulique et système pneumatique

8. Armoire de commande électrique et console

Principalpparamètresde machine à refendre le noyau ZJX1250

Les spécifications standard typiques de la machine à refendre les noyaux ZJX1250 sont présentées ci-dessous, cependant, la machine à refendre les noyaux peut également être fabriquée sur demande.

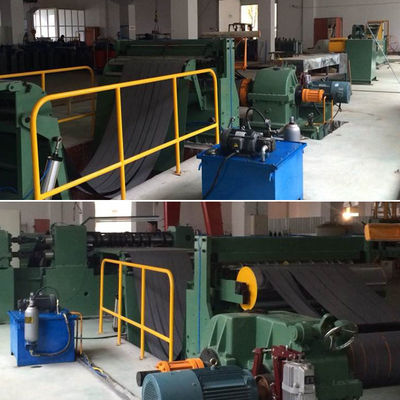

Fig 1 : Vue de face de la refendeuse ZJX1250


Fig 2: Enrouleur de la machine à refendre le noyau ZJX1250
