Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | éolienne de cuivre d'aluminium | utilisation: | bobine de enroulement |
|---|---|---|---|
| Conducteur: | bande de Cu/Al | Decoiler d'aluminium: | 2 ensembles |
| Puissance de moteur: | 22kW | Vitesse tournante: | 18 t/mn |
| Couleur: | comme en a été faite la demande | Garantie: | 12 mois |
| Mettre en évidence: | Éolienne de cuivre automatique d'aluminium,Éolienne sèche de transformateur,éolienne d'aluminium de l'en cuivre 18rpm |
||
Éolienne de cuivre automatique d'aluminium faisant le transformateur sec de basse tension
Description de l'éolienne de cuivre d'aluminium BRJ1400-2
L'éolienne de cuivre d'aluminium de transformateur sec BRJ1400-2 est un équipement professionnel pour enrouler des bobines pour le transformateur moulé de résine et d'autres produits semblables. Le genre d'éolienne de cuivre d'aluminium, c.-à-d. láminas de aluminio de Máquina de bobinado de, peut manipuler un ou deux couches de film ou de papier aluminium de cuivre avec la largeur de 300mm à 1400mm. L'éolienne de cuivre d'aluminium peut également enrouler un ou deux couches de papier d'isolation de couche avec l'aluminium. Avec l'unité automatique de soudure de CHAT, le macihne de enroulement d'aluminium peut souder l'aluminium de conducteur avec la barre omnibus ensemble. D'ailleurs, l'éolienne de cuivre d'aluminium peut être adaptée aux besoins du client comme en a été faite la demande, comme la gamme en expansion de decoiler d'aluminium. Habituellement, la gamme en expansion de decoiler d'aluminium est de 420 à 520mm, qui convient à l'aluminium de conducteur avec le diamètre intérieur 500mm. Le système de contrôle est basé sur le PLC.
Composantes principales de l'éolienne de cuivre d'aluminium BRJ1400-2
1. Le cadre principal, cadre soudé par fer est très fort et stable
2. Unité d'enroulement, avec le moteur 22kw, fournissant le couple élevé
3. Déjouez le decoiler, decoiler de deux aluminium approprié à l'aluminium de conducteur avec le diamètre intérieur 500mm
4. Decoiler d'isolation, decoiler de l'isolation deux pour placer l'isolation Paer avec l'identification 76mm OD 400mm
5. conducteur Fin-remplissant de bande, support huit pour le remplisseur d'isolation d'extrémité
6. Système de nettoyage, deux ensembles
7. Système de coupe, un ensemble
8. Système de ébavurage d'aluminium, deux ensembles.
Paramètres techniques de l'éolienne de cuivre d'aluminium BRJ1400-2
Des caractéristiques standard typiques de l'éolienne de cuivre d'aluminium BRJ1400-2 sont montrées ci-dessous, cependant, l'éolienne de cuivre d'aluminium peut également être fabriquée comme en a été faite la demande.
| Max. Foil Width : | 1,400mm |
| Max. Finished Coil OD. : | 1,000mm |
| Forme de finition de bobine : | ovale, rond et rectangulaire, etc. |
| Conducteur Foil Material : | Cuivre ou aluminium |
| Conducteur Material OD. : | Ø1,000mm |
| Identification de Material de conducteur : | Ø500mm |
| Nombre de Decoiler d'aluminium : | 2 PCs |
| Diamètre de Decoiler d'aluminium : | gamme réglable Ø400 | 520mm |
| Max. Coil Weight : | 2,000KG |
| Mode de soudure : | CHAT |
| Coupure du mode : | Cisaillement de roulement |
| Nombre de Decoiler d'isolation : | 2 PCs |
| conducteur Fin-remplissant de bande : | 8 PCs |
| Système d'alignement de bord : | Détection photoélectrique |
| Précision de rectification : | ±0.5mm |
| Système de contrôle électronique : | PLC |
| Interface utilisateurs : | écran tactile 10inch (254mm) |
| Comptant les tours s'étendent : | 0 | 9999,9 |
| Poids total : | 8000Kg |
| Dimension (L X W X H) : | 5800 x 2850 x 2500mm |

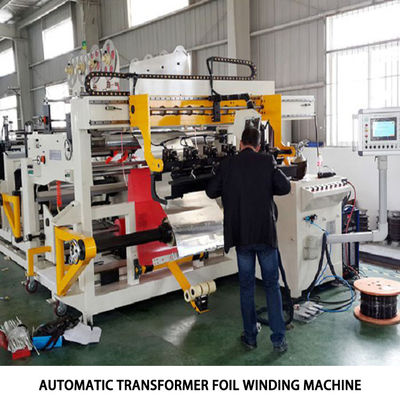

Figue 1 : Vue de face de cuivre de l'éolienne d'aluminium BRJ1600-2
Figue 2 : Decoiler de cuivre d'isolation de l'éolienne d'aluminium BRJ1600-2
