| nom: | éolienne de cuivre d'aluminium | utilisation: | bobine de enroulement |
|---|---|---|---|
| Conducteur: | bande de Cu/Al | Decoiler d'aluminium: | 2 ensembles |
| Puissance de moteur: | 22kW | Vitesse tournante: | 18 t/mn |
| Couleur: | comme en a été faite la demande | Garantie: | Un an |
| Mettre en évidence: | Éolienne d'aluminium d'en cuivre de la CE,éolienne automatique de transformateur de 18 t/mn,éolienne d'aluminium d'en cuivre de 18 t/mn |
||

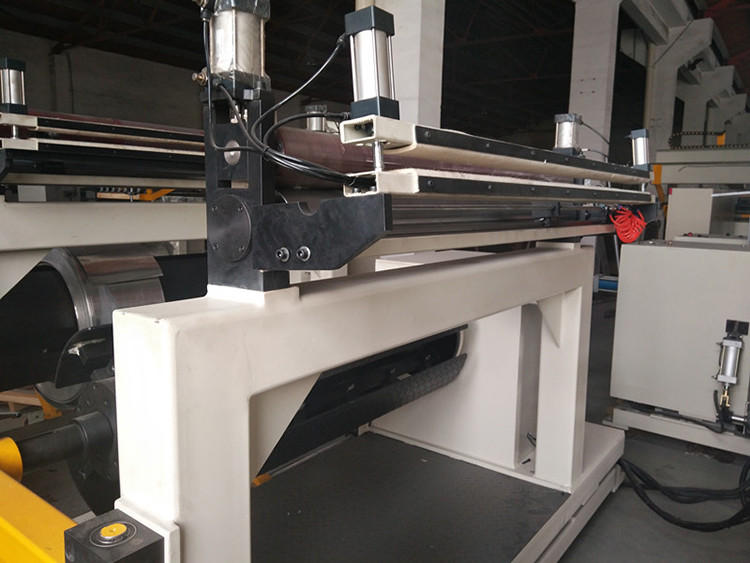

Bobinier automatique de transformateur de résine de fonte de machine de TIG Welding Copper Foil Winding

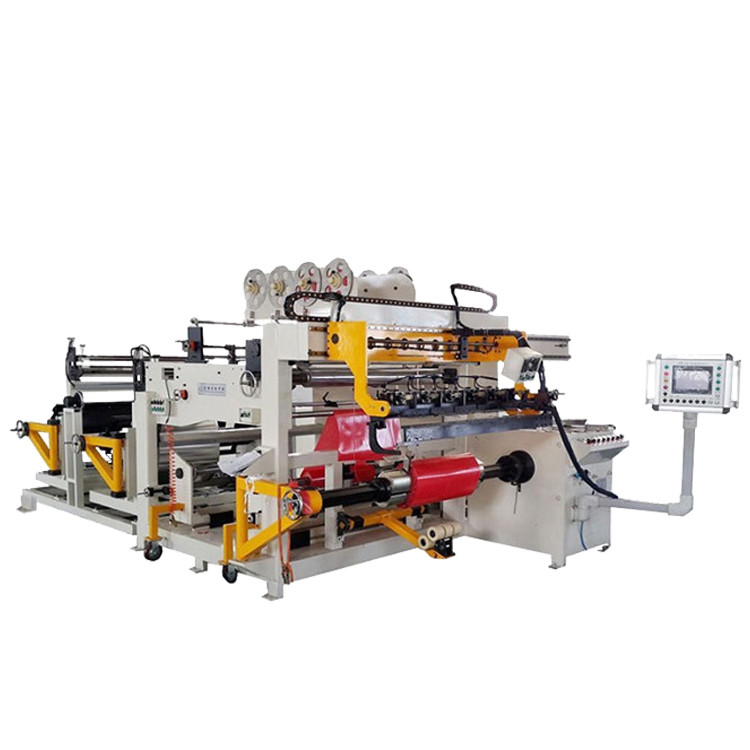

Description de l'éolienne de cuivre d'aluminium BRJ1400-2
L'éolienne d'aluminium d'en cuivre de transformateur de résine de fonte BRJ1400-2 est un équipement professionnel pour enrouler des bobines pour le transformateur de résine de fonte et d'autres produits semblables. Ce genre d'éolienne de cuivre d'aluminium peut manipuler un ou deux couches de la bande de cuivre ou en aluminium avec la largeur de 300mm à de 1400mm. L'éolienne de cuivre d'aluminium peut également manipuler un ou deux couches de papier d'isolation de couche. L'unité automatique de soudure de CHAT est employée pour souder l'aluminium de conducteur avec la barre omnibus ensemble. D'ailleurs, l'éolienne de cuivre d'aluminium peut être adaptée aux besoins du client, comme la gamme en expansion de decoiler d'aluminium. Habituellement, la gamme en expansion de decoiler d'aluminium est de 420 à 520mm, qui convient à l'aluminium de conducteur avec le diamètre intérieur 500mm. Le decoiler peut être fabriqué selon vos besoins.
Composantes principales de l'éolienne de cuivre d'aluminium
1. Le cadre principal, cadre soudé par fer est très fort et stable
2. Unité d'enroulement, avec le moteur 22kw, fournissant le couple élevé
3. Déjouez le decoiler, decoiler de deux aluminium approprié à l'aluminium de conducteur avec le diamètre intérieur 500mm
4. Decoiler d'isolation, decoiler de l'isolation deux pour placer l'isolation Paer avec l'identification 76mm OD 400mm
5. conducteur Fin-remplissant de bande, support huit pour le remplisseur d'isolation d'extrémité
6. Système de nettoyage, deux ensembles
7. Système de coupe, un ensemble
8. Système de ébavurage d'aluminium, deux ensembles.
Paramètres techniques de l'éolienne de cuivre d'aluminium
Des caractéristiques standard typiques de l'éolienne de cuivre d'aluminium BRJ1400-2 sont montrées ci-dessous, cependant ceux-ci peuvent être facilement modifiés comme en a été faite la demande.
| Max. Foil Width : | 1,400mm |
| Max. Finished Coil OD. : | 1,000mm |
| Forme de finition de bobine : | ovale, rond et rectangulaire, etc. |
| Conducteur Foil Material : | Cuivre ou aluminium |
| Conducteur Material OD. : | 1,000mm |
| Identification de Material de conducteur : | 500mm |
| Nombre de Decoiler d'aluminium : | 2 PCs |
| Diamètre de Decoiler d'aluminium : | gamme réglable 400-520mm |
| Max. Coil Weight : | 2,500KG |
| Mode de soudure : | CHAT |
| Coupure du mode : | Cisaillement électrique de disque |
| Nombre de Decoiler d'isolation : | 2 PCs |
| conducteur Fin-remplissant de bande : | 8 PCs |
| Système d'alignement de bord : | Détection photoélectrique |
| Précision de rectification : | ±0.5mm |
| Système de contrôle électronique : | PLC |
| Interface utilisateurs : | écran tactile 10inch (254mm) |
| Comptant les tours s'étendent : | 0 - 9999,9 |
| Poids total : | 8000Kg |
| Dimension (L*W*H) | 5800*2850*2500mm |
