Appartement transversal de la bobineuse de transformateur de la longueur 1200mm autour de bobinier de fil

Appartement transversal de la longueur 1200mm autour de la bobineuse de transformateur de bobinier de fil

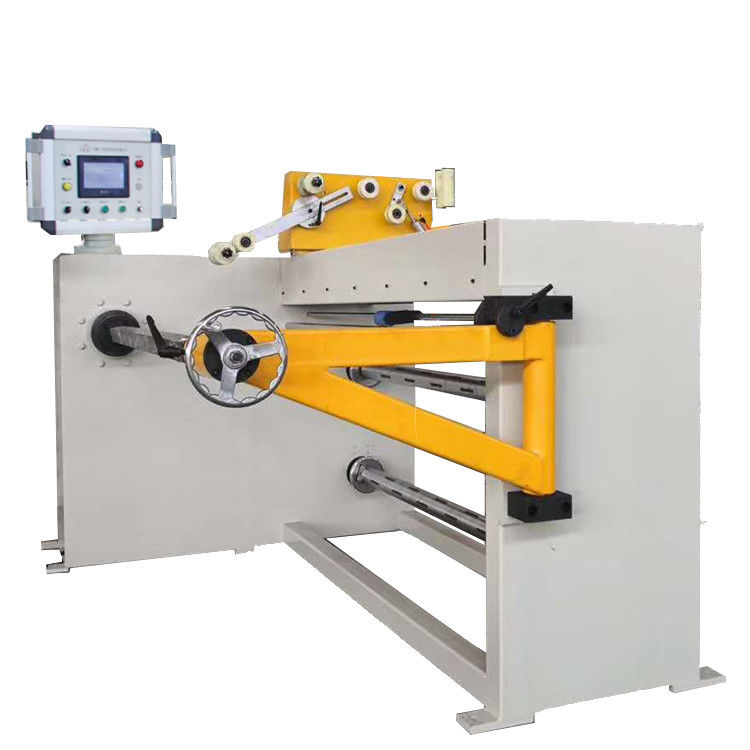

Description de la bobineuse de transformateur ZPX1200

La bobineuse de transformateur ZPX1200 est l'une des bobineuses résistantes de transformateur. La bobineuse de transformateur peut être utilisée pour enrouler la bobine oléiforme de transformateur avec la hauteur maximum 1200mm. La bobineuse de transformateur est équipée de guide de câblage pour étendre le fil. Le moteur servo est utilisé pour conduire le guide de câblage, qui garantit la précision et la fiabilité. Commencer lent de caractéristiques de la bobineuse de transformateur, le bon fonctionnement, l'automation élevée, les pleines fonctions, et la force d'entraînement forte, etc.

Composantes principales de la bobineuse de transformateur

1. Cadre principal

2. Unité de enroulement

3. Fil automatique étendant l'unité

4. Decoiler d'isolation

5. Système de contrôle électronique

6. Système pneumatique

Paramètres techniques de la bobineuse de transformateur

Des caractéristiques standard typiques de la bobineuse de transformateur ZPX1200 sont montrées ci-dessous, cependant ceux-ci peuvent être facilement modifiés comme en a été faite la demande.

Taille centrale : 900mm

Longueur d'axe : 1500mm

Max. Winding Width : 1200mm

Énergie éolienne : 5.5Kw

Vitesse d'enroulement : 0-80 t/mn

Règlement de vitesse : Fréquence variable et règlement stepless de vitesse

Taille maximale de fil plat : 5X12mm

Diamètre de fil rond : 0,3 - 5.0mm

Max. Finished Coil OD. : 800mm

Capacité de chargement maximale : 700kg

Fil automatique étendant la fonction : Lancement écarté minimal 0.01mm

Compte du mode : chiffre 5 comptant,

Max. Numbers de préréglage de tours : 9999,9

Compte de la chaîne de tour : 0 - 9999,9
